Audio-gd master 9 mk3 ^{In Offerta}

Master 9 MK3

Vero dual mono con design ACSS bilanciato

Non solo un amplificatore per cuffie, ma un preamplificatore di alta qualità

Design di classe A pura completamente a componenti discreti (9000mW @ 40 ohm)

2 modalità di guadagno

2 modalità di suono, neutro ed hot

guarda il video di presentazione di Andrea ricci:

https://youtu.be/rRI6aAC5svk?si=WQK-Cgtn9yTaxWi0

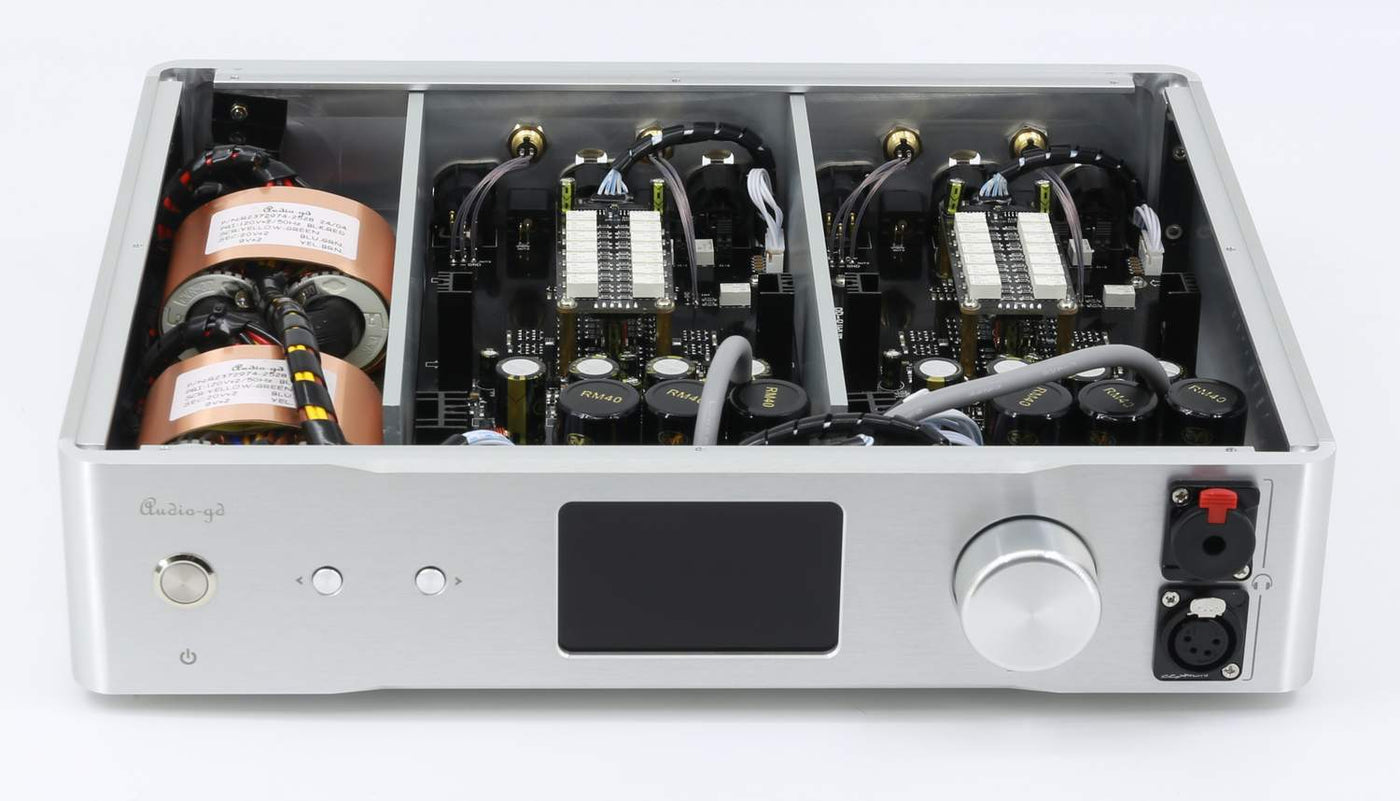

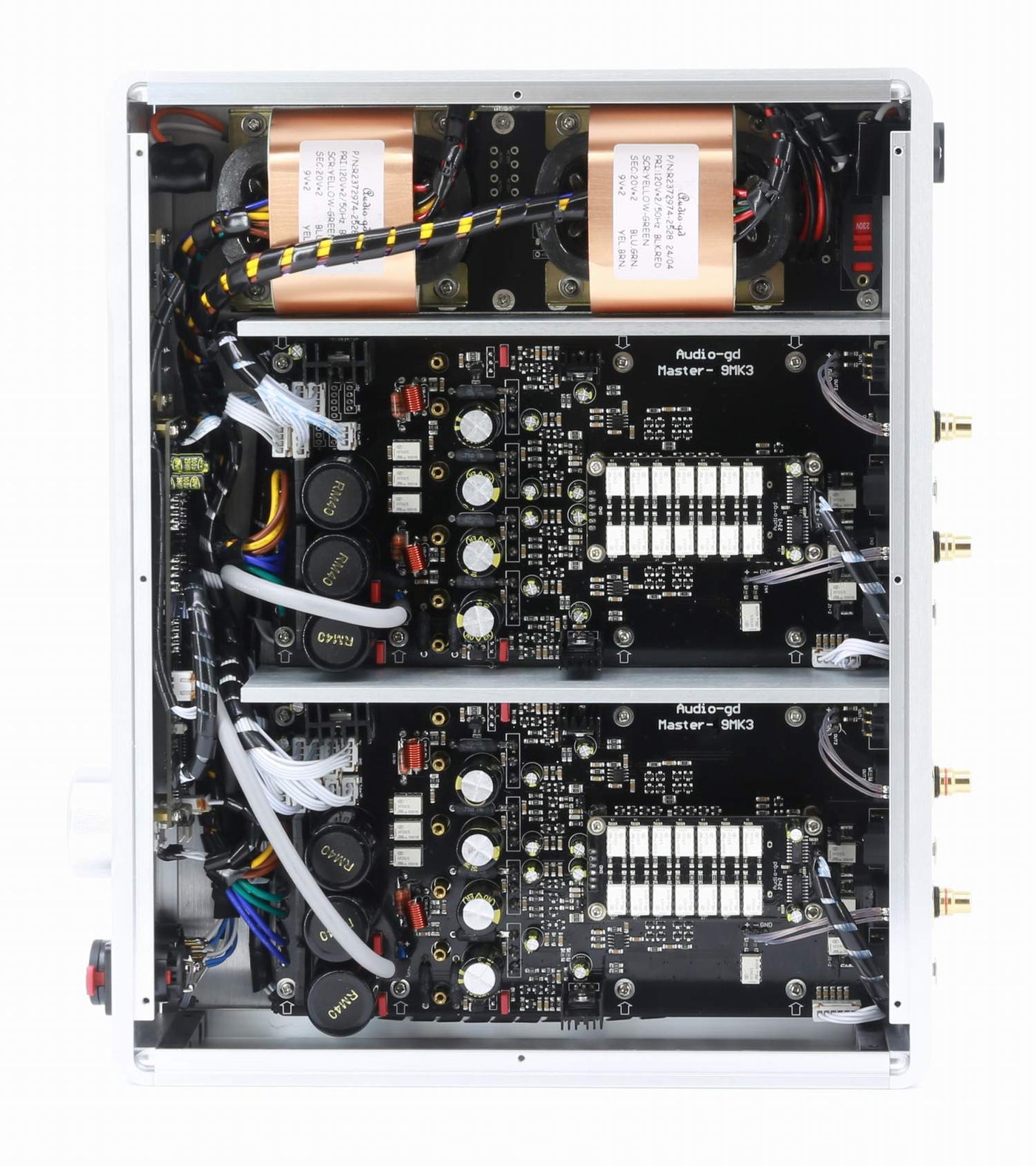

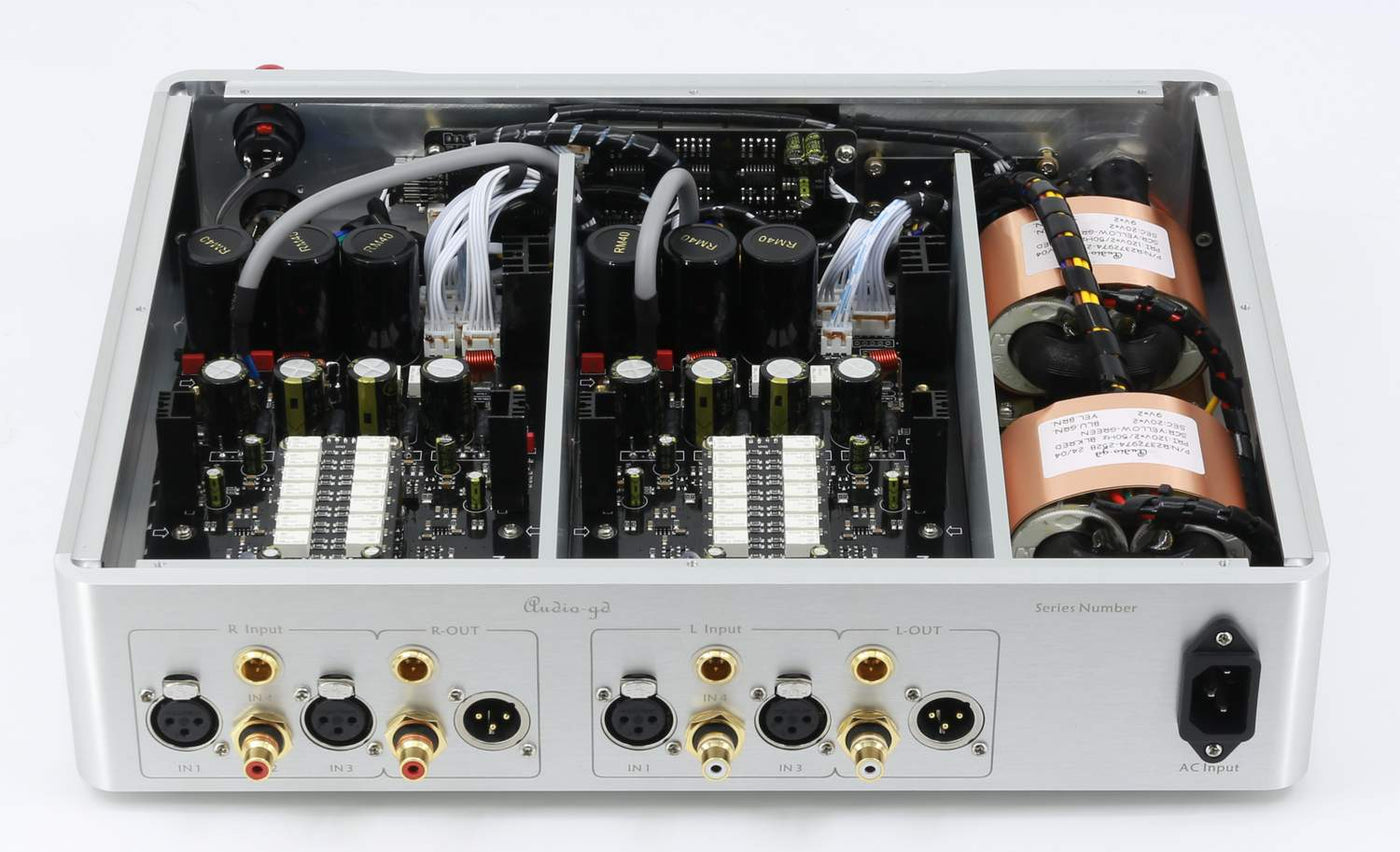

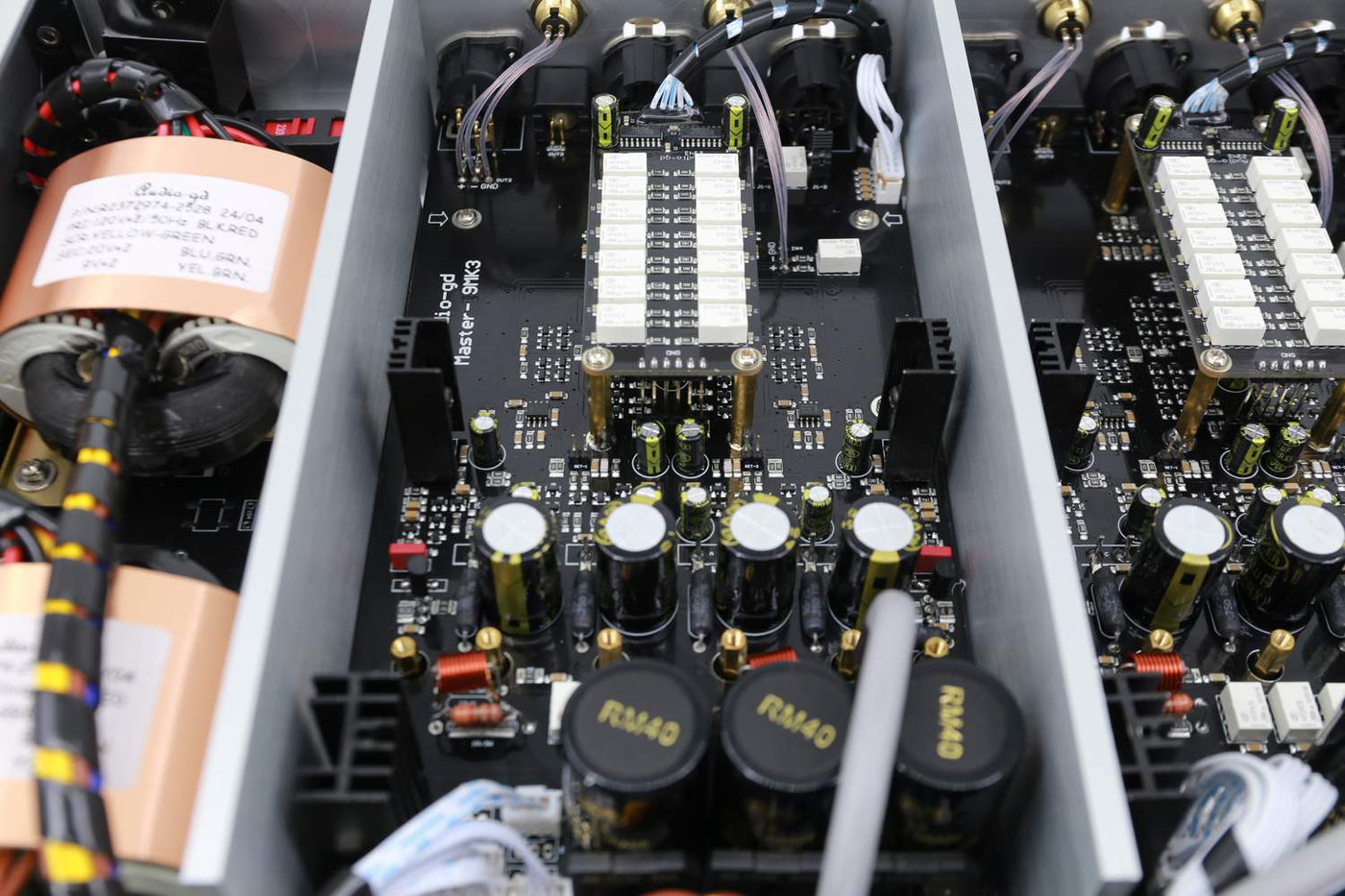

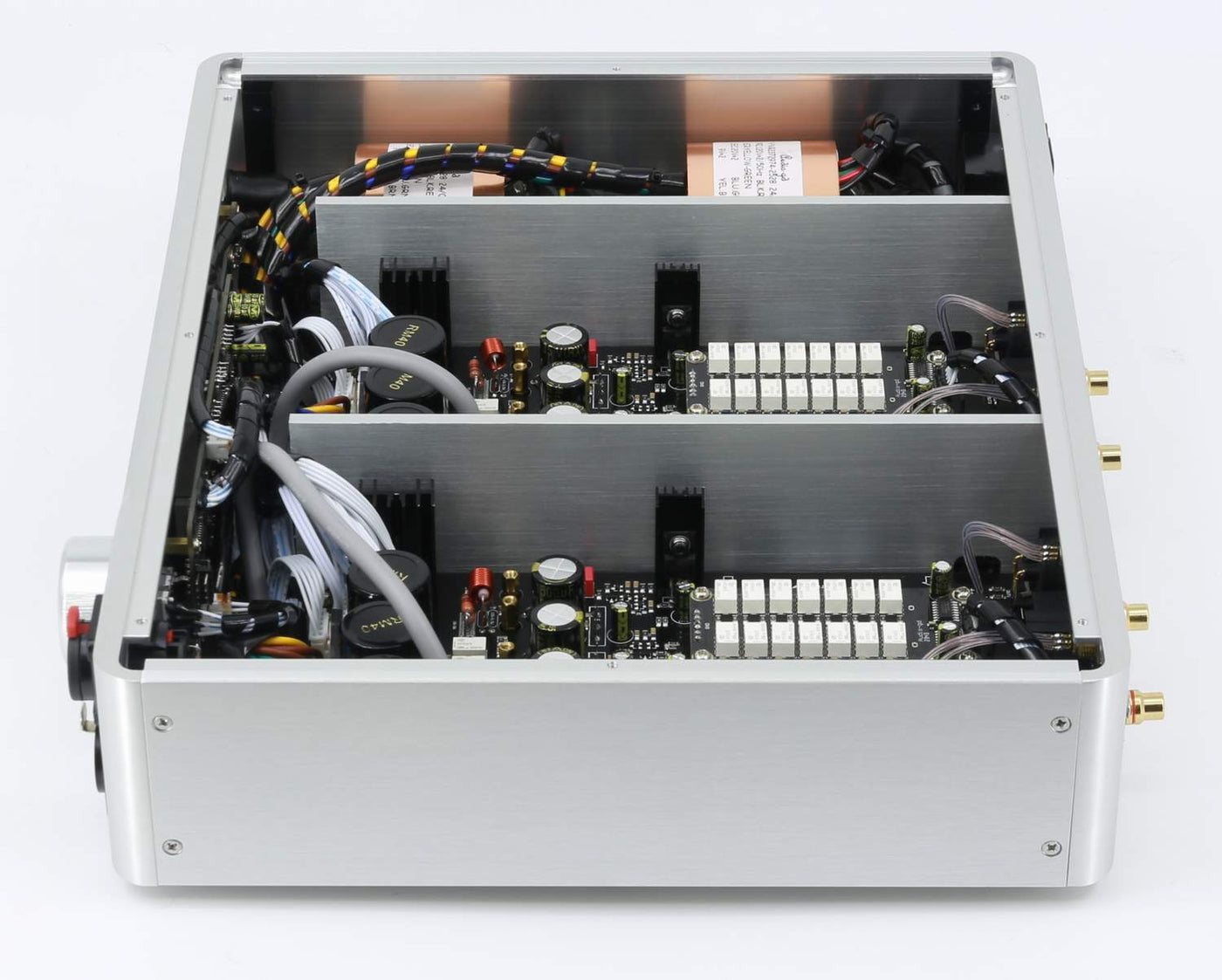

Il Master 9 mk3 utilizza due trasformatori R-core estremamente silenziosi per gli alimentatori separati per i canali destro e sinistro.

La fase di guadagno ACSS senza feedback è l'asse portante di questo innovativo progetto

kingwa per questo progetto ha utilizzato il suo più famoso e premiato circuito

Il design in classe A pura, completamente bilanciato, è costruito da stadi analogici a componenti discreti senza OPA (operazionali integrati) o condensatori di accoppiamento nei canali di segnale.

lo stadio di potenza utilizza 8 pezzi transistor da 150 W (in totale 1200 W) per gestire in tranquillità la grande potenza necessaria per far lavorare il design in classe A.

Più di 32.000 uf di filtro con condensatori NOVER di grado audio e 4 gruppi di alimentatori di PSU pura classe A vengono utilizzati per garantire un'erogazione di energia ampia e fluida.

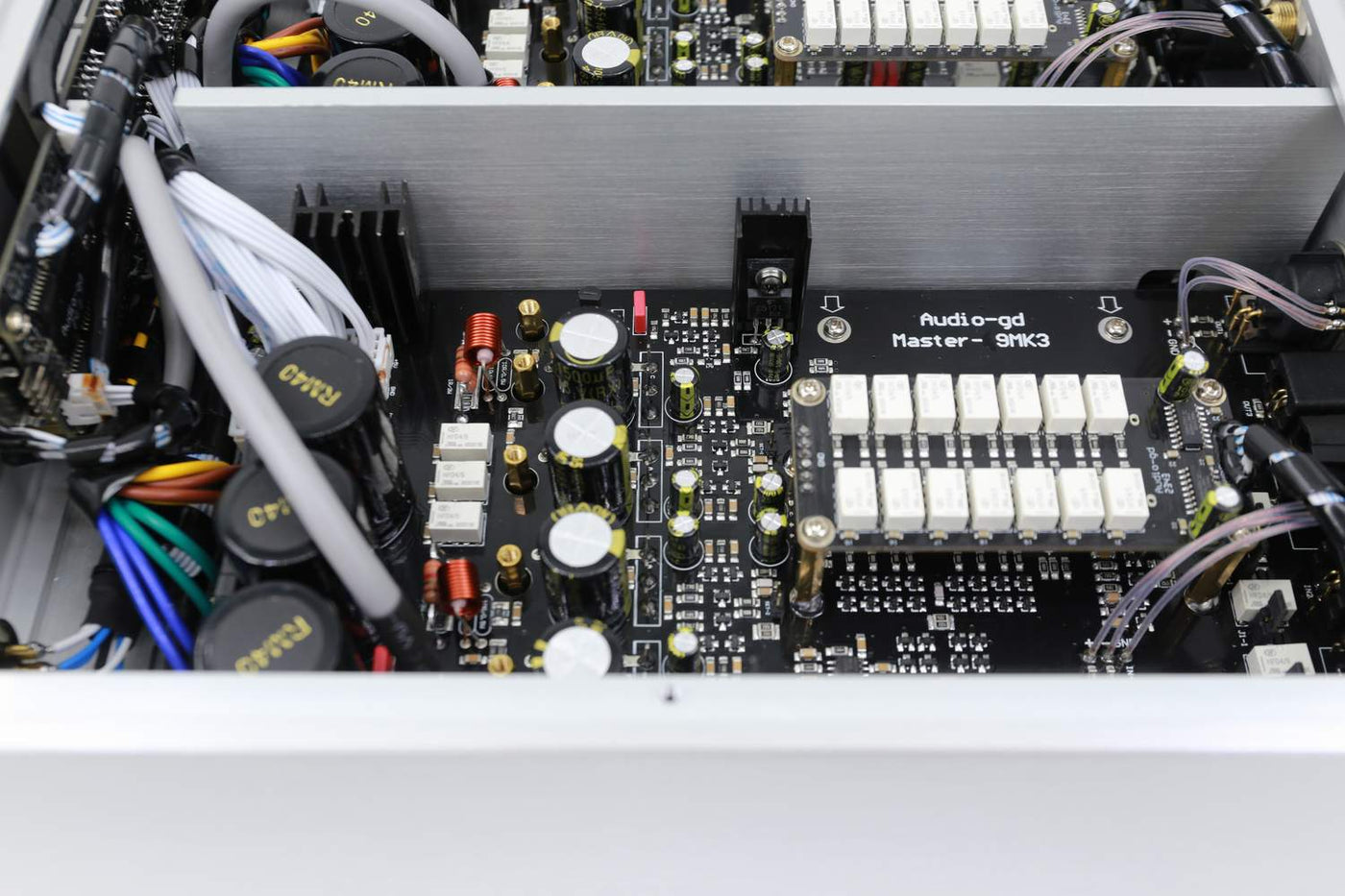

Il controllo del volume basato su relè a quattro canali e 100 passaggi al controllo digitale evita lo squilibrio dei canali e migliora la qualità del suono.

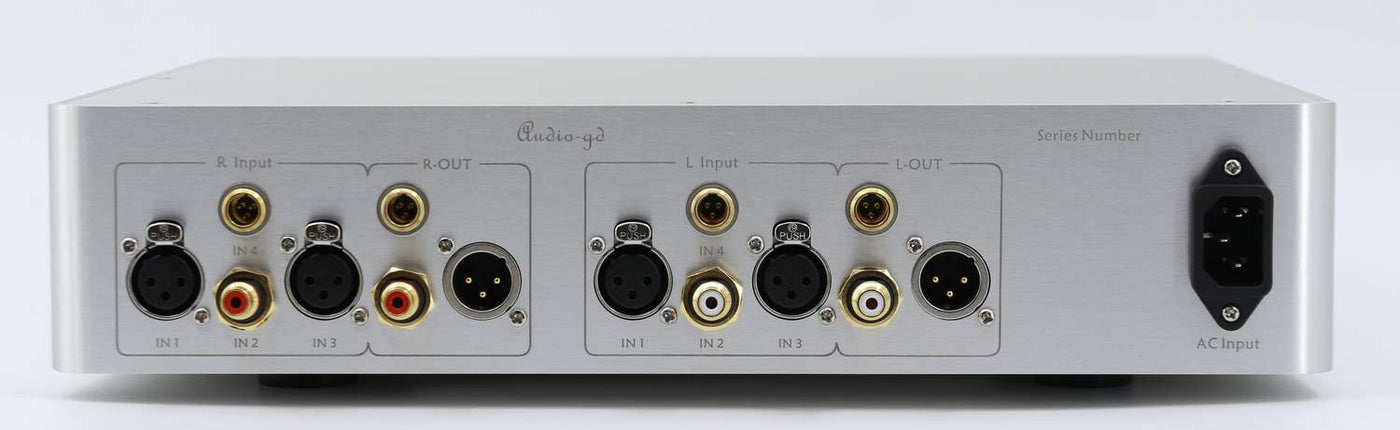

Ingresso a 4 gruppi: RCA X1, XLR X2, ACSS X1

Uscita preamplificatore a 3 gruppi: XLR / RCA / ACSS

Uscita amplificatore per cuffie a 2 gruppi: 4 pin XLR X1 / 6,3 MM X1

Nuovo telecomando con raggio d'azione esteso per il Master 9 mk3

Potenza di uscita dell'amplificatore per cuffie (Bilanciato, Classe A pura)	40 ohm: 9000 MW 100 ohm: 3800 MW 300 ohm: 1250 MW 600 ohm: 630 MW
Potenza di uscita dell'amplificatore per cuffie (Single-ended, Classe A pura)	40 ohm: 2500 MW 100 ohm: 1050 MW 300 ohm: 350 MW 600 ohm: 175 MW
Livello di uscita del preamplificatore (max)	10 V @ RCA 20 V @ XLR 2,4+2,4MA @ ACSS
Impedenza di uscita	1 ohm
Impedenza di ingresso	90K ohm @ XLR <10 ohm @ ACSS I canali si incrociano > 130 dB Squilibrio dei canali < 0,05 dB Requisiti di potenza 1 Versione 100-120 V CA 50/60 Hz 2 Versione 220-240V AC 50/60 Hz Consumo energetico 45W a 240V o 120V Peso del pacco Circa 7 kg Dimensioni L360 X P290 X A75 (MM, completamente in alluminio) Accessori Cavo di alimentazione X1 Telecomando combinato X1

Istruzioni

Nota Importante

Questo prodotto utilizza la più recente tecnologia di alimentazione, riducendo significativamente la temperatura operativa rispetto alla generazione precedente. Grazie a questa ottimizzazione, può rimanere acceso per lunghi periodi senza problemi.

• Ogni unità viene sottoposta a 100 ore di rodaggio prima della spedizione.
• Si consiglia di effettuare altre 300 ore di rodaggio per ottenere le migliori prestazioni.
• Il metodo più rapido per completare il rodaggio è lasciare il dispositivo acceso ininterrottamente , indipendentemente dalla riproduzione della musica.
• Non accendere immediatamente l'unità dopo averla spesa , attendere almeno 30 secondi prima di riaccenderla.

Collegamento agli amplificatori KRELL con ingresso CAST o agli amplificatori SATRI con ingresso a corrente

Il Master 9 MK3 è compatibile con gli ingressi CAST degli amplificatori KRELL .

• È possibile realizzare un cavo con un'estremità collegata all'uscita ACSS del Master 9 MK3 e l'altra estremità all'ingresso CAST di un amplificatore KRELL.

Configurazione dei Pin:

• Uscita ACSS:

  • Pin 1 = GND
  • Pin 2 = Caldo
  • Pin 3 = Freddo

• Ingresso ACSS:

  • Pin 1 = GND
  • Pin 2 = Caldo
  • Pin 3 = Freddo

• Ingresso/Uscita XLR:

  • Pin 1 = GND
  • Pin 2 = Caldo
  • Pin 3 = Freddo

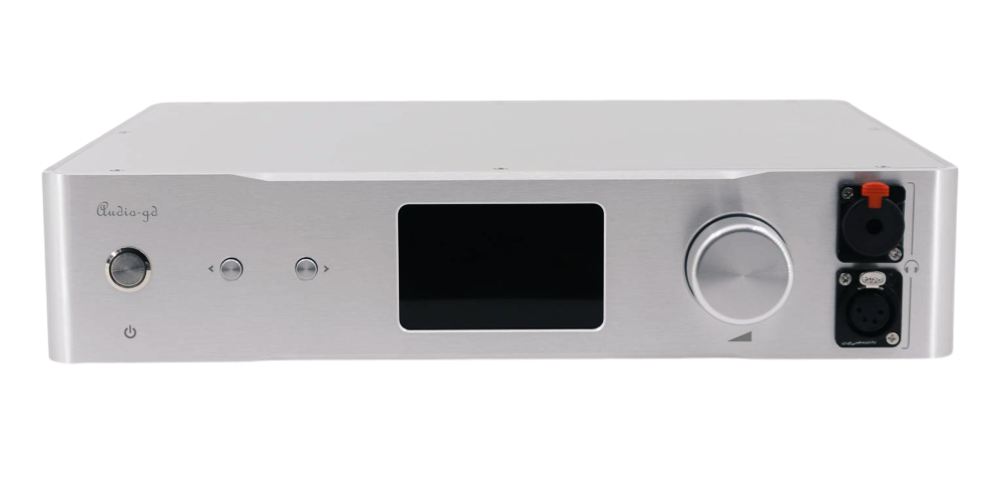

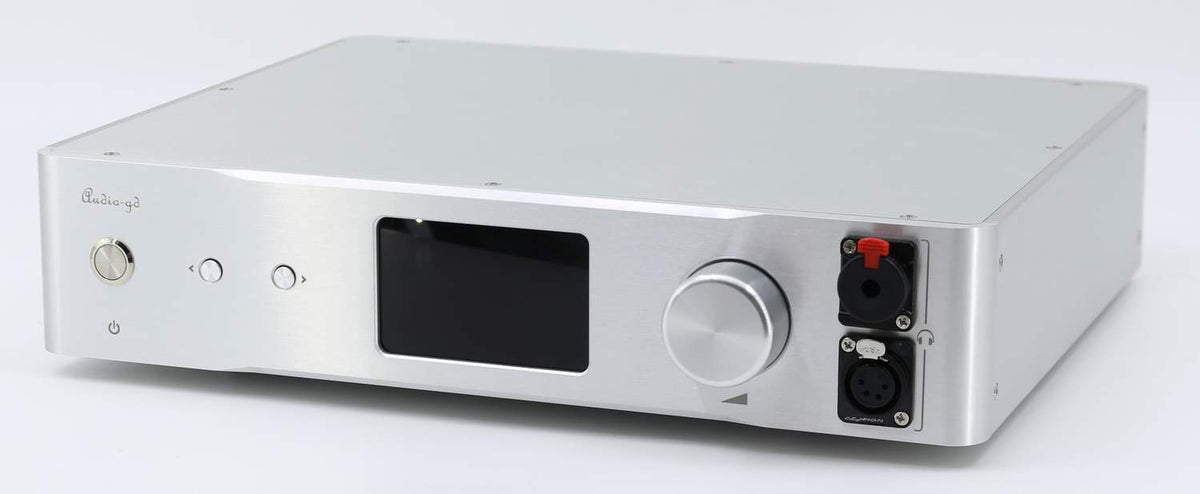

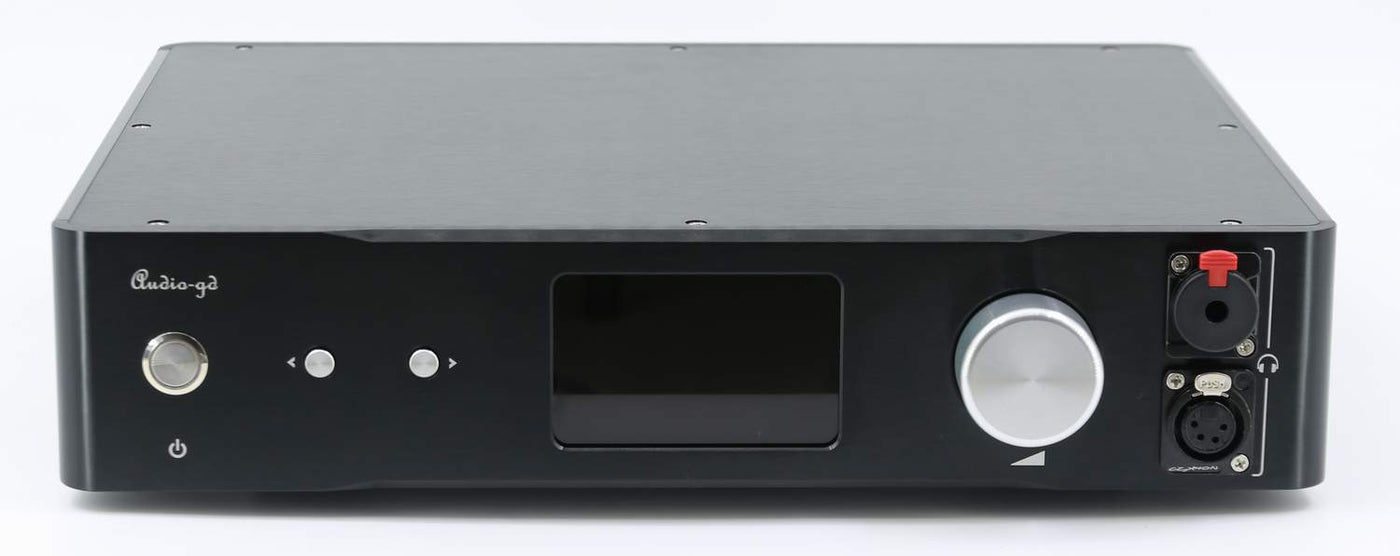

    Funzioni dei Pulsanti e della Manopola

    • Pulsante sinistro più esterno: Accensione/Spegnimento.

    • Pulsante sinistro (lato sinistro, solo per la modifica delle impostazioni):

      • Premere una volta per far lampeggiare la cifra più a sinistra in basso, indicando che è selezionata.
      • Utilizzare il pulsante destro per modificarne il valore.
      • Premere nuovamente il pulsante sinistro per selezionare la cifra successiva.
      • Quando l'ultima cifra a destra lampeggia, premere ancora il pulsante sinistro per uscire dal menu di configurazione e tornare allo stato normale.

    • Pulsante destro (lato sinistro, con più funzioni):

      • Quando il display è in stato normale (non lampeggiante), permette di selezionare l'ingresso in ordine decrescente.
      • Gli ingressi visualizzabili sono:
        • "1 - XLR"
        • "2 - RCA"
        • "3 - XLR"
        • "4 - ACSS"

    • Manopola (lato destro): Regolazione del volume.

    ---

    Indicazioni sul Display

    • Cifra più a sinistra in alto: Indica il numero del canale di ingresso.
    • Seconda e terza cifra in alto: Indicano il livello del volume (da 0 a 99 , con 99 come volume massimo ).
    • Cifra più a sinistra in basso: Indica il canale di uscita selezionato:
      • "H" = uscita cuffie
      • "P" = uscita preamplificatore
    • Seconda cifra in basso: Indica il guadagno selezionato:
      • "H" = Alto guadagno ( 25 dB )
      • "L" = Basso guadagno ( 16 dB )
      • Disponibile per tutti gli ingressi.
    • Terza cifra in basso: Indica la modalità di uscita per le cuffie:
      • "n" = suono neutro
      • "t" = simulazione del suono valvolare
    • Quarta cifra in basso: Impostazione della regolazione automatica della luminosità del display:
      • "d" (Auto Dark) = Attiva la regolazione automatica; il display si attenua dopo 10 secondi di inattività, lasciando accesa solo una barra LED per indicare che l'unità è accesa. Si riattiva al tocco di un pulsante.
      • "b" (Luminoso) = Disattiva la regolazione automatica; il display rimane sempre acceso.
    • Ultima cifra a destra in basso: Memoria del volume:
      • "r" (Ricorda) = La memoria del volume è attiva.
      • "f" (Dimentica) = La memoria del volume è disattivata.

    ---

    Altre Funzionalità

    • Quando si accede al menu delle impostazioni premendo il pulsante sinistro, il display superiore mostrerà la temperatura interna in tempo reale.
    • L'unità utilizza un circuito di cortocircuito dell'ingresso inattivo per evitare interferenze tra le diverse sorgenti audio, una tecnologia comune nei dispositivi di fascia alta.

    Funzionamento del circuito di cortocircuito dell'ingresso inattivo:

    • Senza questa funzione: Se due DAC sono collegati agli ingressi 3 e 4 , quando si seleziona uno dei due ingressi, il segnale dell'altro DAC potrebbe interferire, anche se a basso livello, riducendo la qualità del suono.
    • Con questa funzione attiva: Se si seleziona l'ingresso 3 o 4 , l'altro ingresso viene cortocircuitato, impedendo qualsiasi interferenza e garantendo la massima qualità sonora.

    Quando disattivare questa funzione?

    Se l'utente non desidera il cortocircuito dell'ingresso inattivo, può aprire il dispositivo e rimuovere i jumper corrispondenti (sia per il canale sinistro che per quello destro) nei seguenti casi:

    1. La stessa sorgente audio è collegata sia all'ingresso analogico dell'unità che ad altri amplificatori contemporaneamente.
    2. La stessa sorgente audio è collegata a più ingressi dell'unità contemporaneamente.
