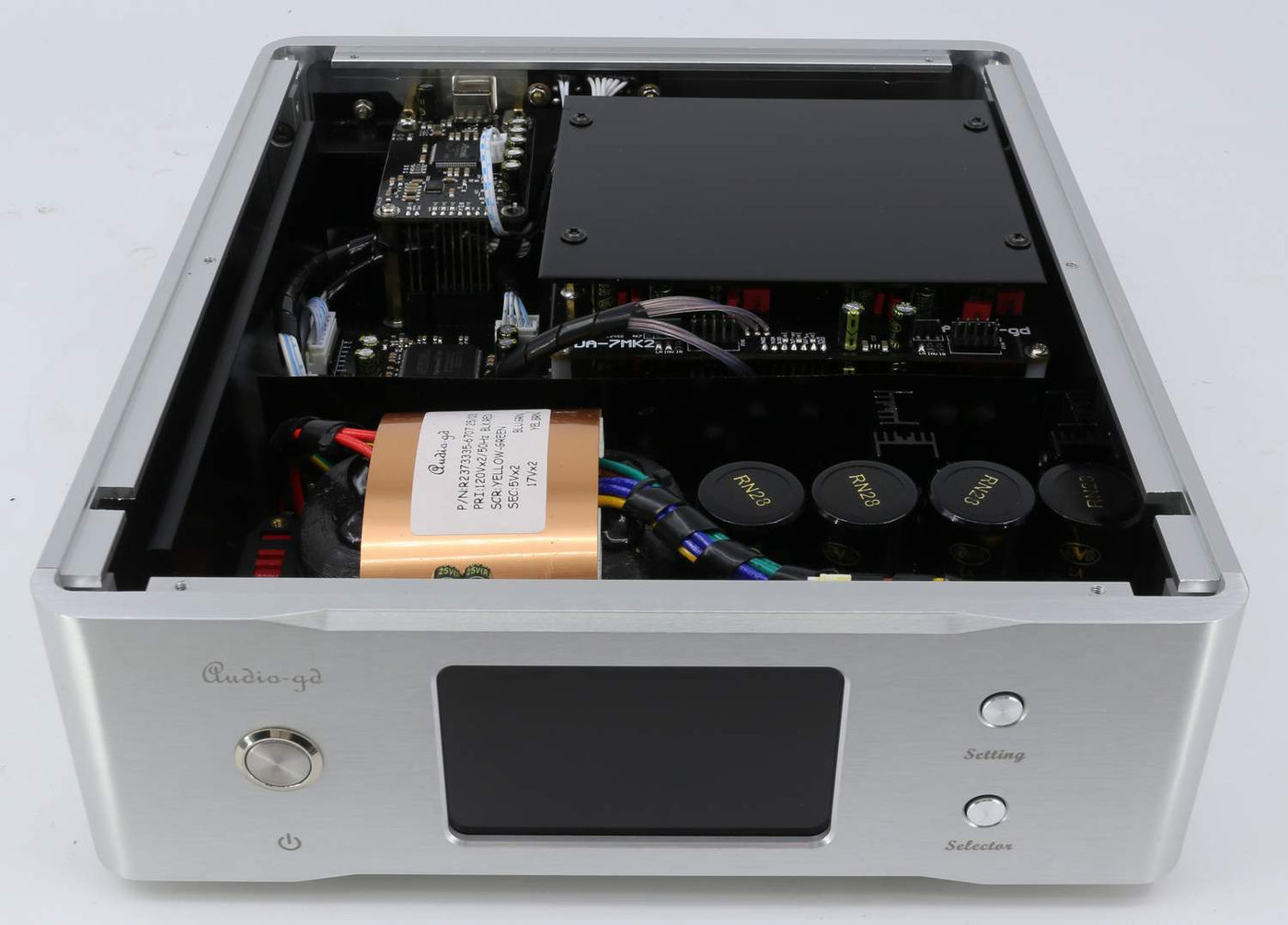

Audio-GD R1 MK3 – DAC R2R bilanciato completamente discreto

Il nuovo R1 MK3 rappresenta un aggiornamento completo del progetto Audio-GD, pensato per offrire una conversione digitale-analogica di altissimo livello attraverso una struttura totalmente discreta e realmente bilanciata.

Architettura e conversione

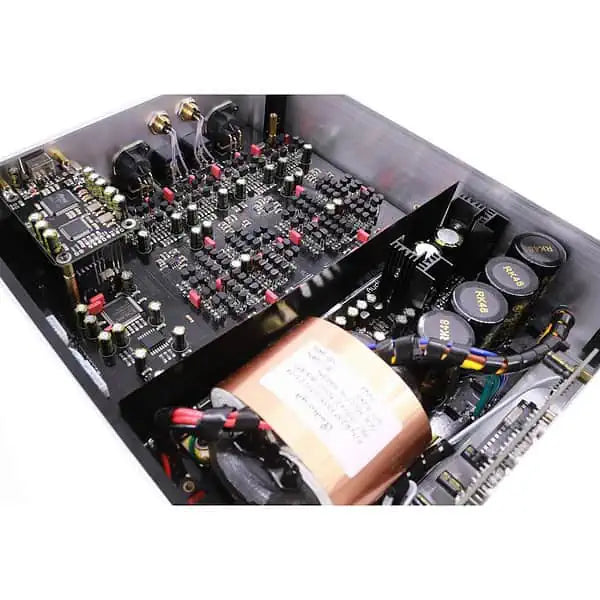

• DAC R2R ladder completamente discreto in configurazione bilanciata

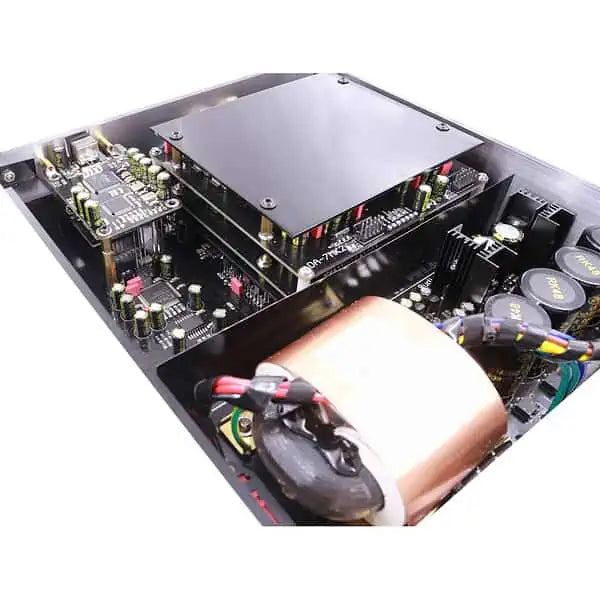

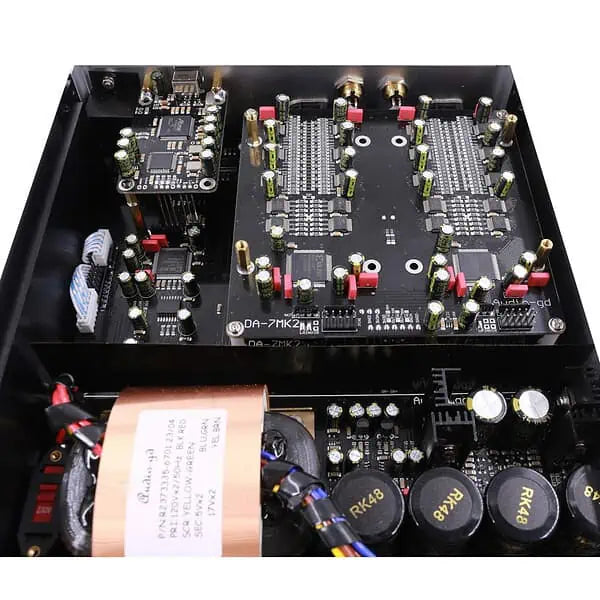

• 8 gruppi di convertitori R2R discreti (schede DA-7) operanti in modalità bilanciata
• 4 decoder DSD nativi completamente discreti in configurazione bilanciata

Isolamento e gestione del segnale

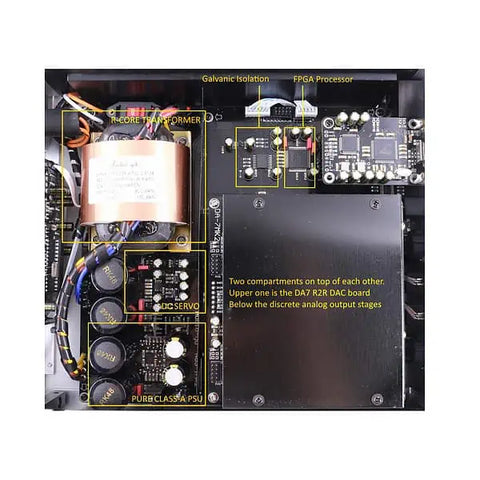

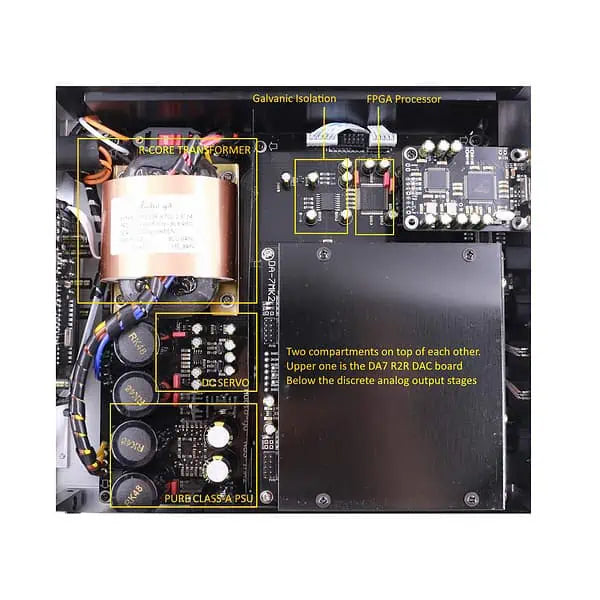

• Isolamento galvanico completo su tutti gli ingressi (USB, HDMI, SPDIF)
• Separazione totale tra sezione digitale (FPGA) e analogica
• Trasmissione USB ottimizzata: il segnale IIS viene inviato all’FPGA e sincronizzato dal clock interno, eliminando jitter e migliorando la precisione

Sezione analogica

• Stadio analogico completamente discreto a transistor
• Architettura realmente bilanciata (true balanced design)
• Progettazione senza compromessi per la massima purezza del segnale

Alimentazione

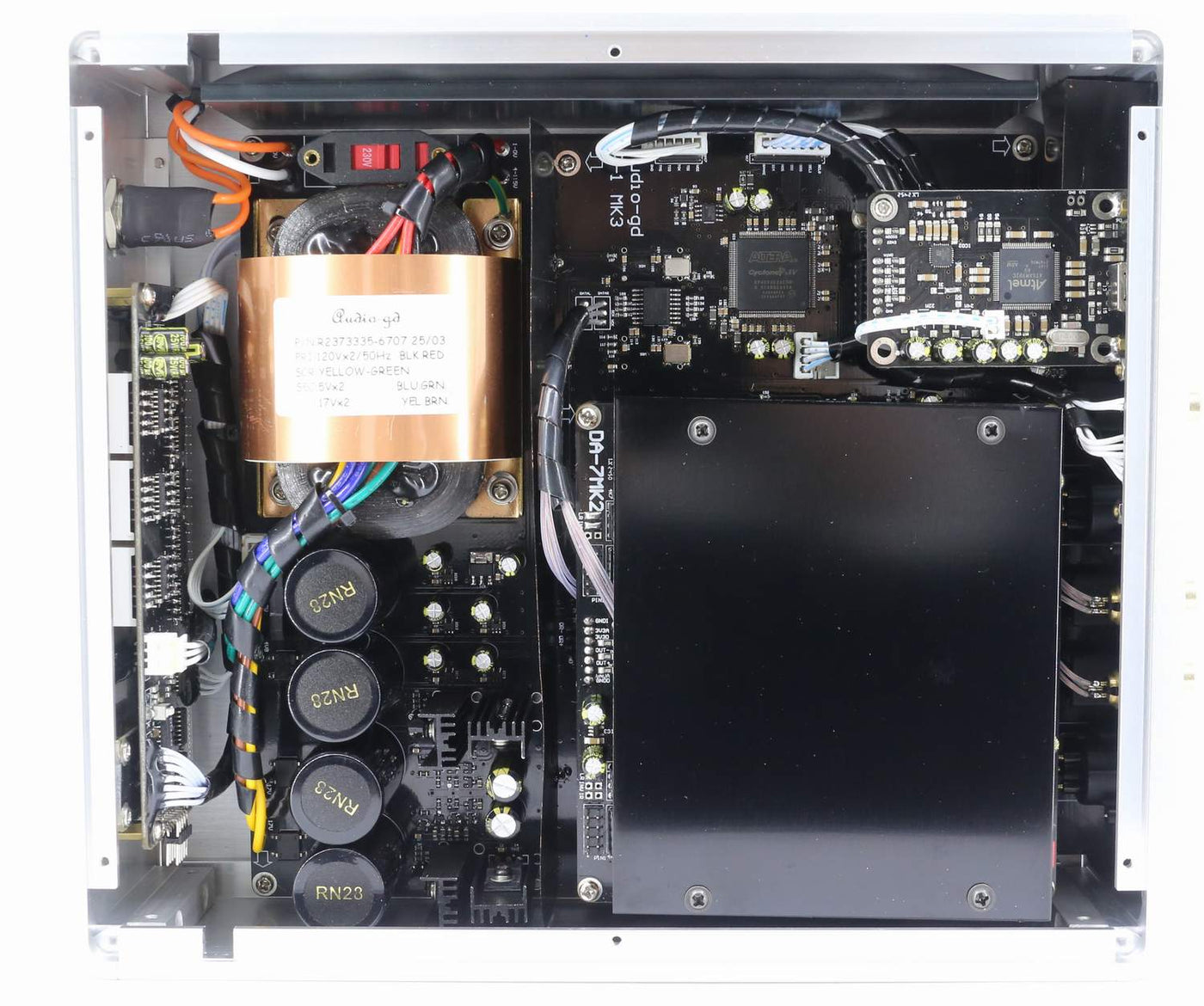

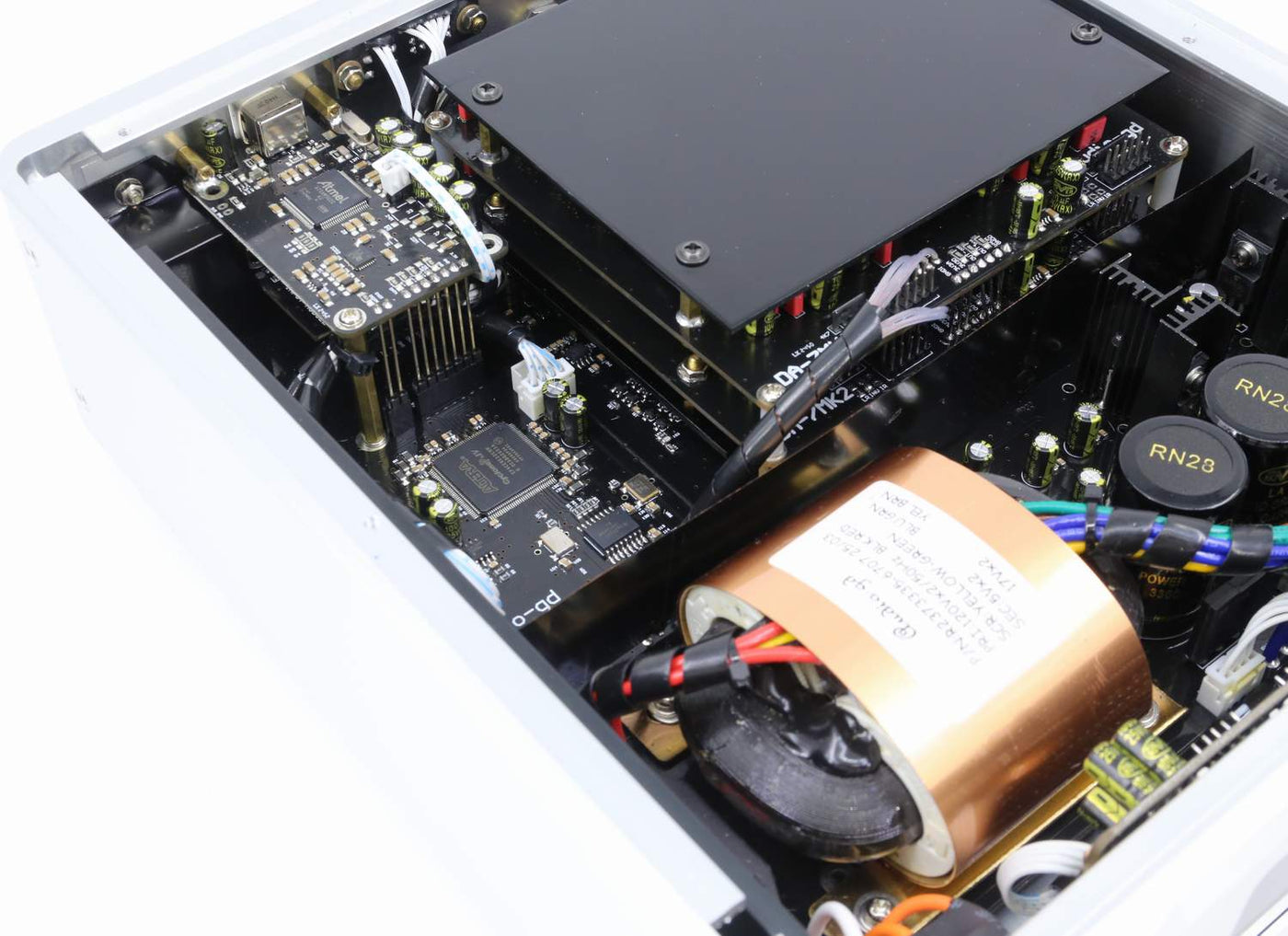

• Trasformatore R-core dedicato
• 7 alimentazioni lineari ultra veloci
• 2 alimentazioni in pura classe A per le sezioni critiche

Elaborazione digitale

• FPGA con elaborazione parallela dei dati
• Supporto a più modalità di funzionamento:
• NOS (Non Oversampling)
• Oversampling selezionabile
• Supporto ad alta risoluzione fino a:
• PCM 32bit / 384kHz
• DSD512

Caratteristiche principali

• DAC completamente discreto senza circuiti integrati nel percorso del segnale
• Architettura bilanciata reale su tutta la catena
• Elevata precisione temporale grazie al controllo del clock via FPGA
• Modalità sonore selezionabili per adattare la resa all’impianto

Un DAC progettato per chi cerca un suono analogico autentico, costruito con una filosofia senza compromessi: componenti discreti, architettura bilanciata reale e gestione del segnale estremamente raffinata.

Manuale Audio-GD R1 MK3 (Guida pratica passo passo)

⚠️ 1. Prima di iniziare

• Abbassa il volume dell’amplificatore prima di entrare nel menu
• Ferma la musica prima di modificare le impostazioni
• Eviti così picchi o rumori improvvisi

⸻

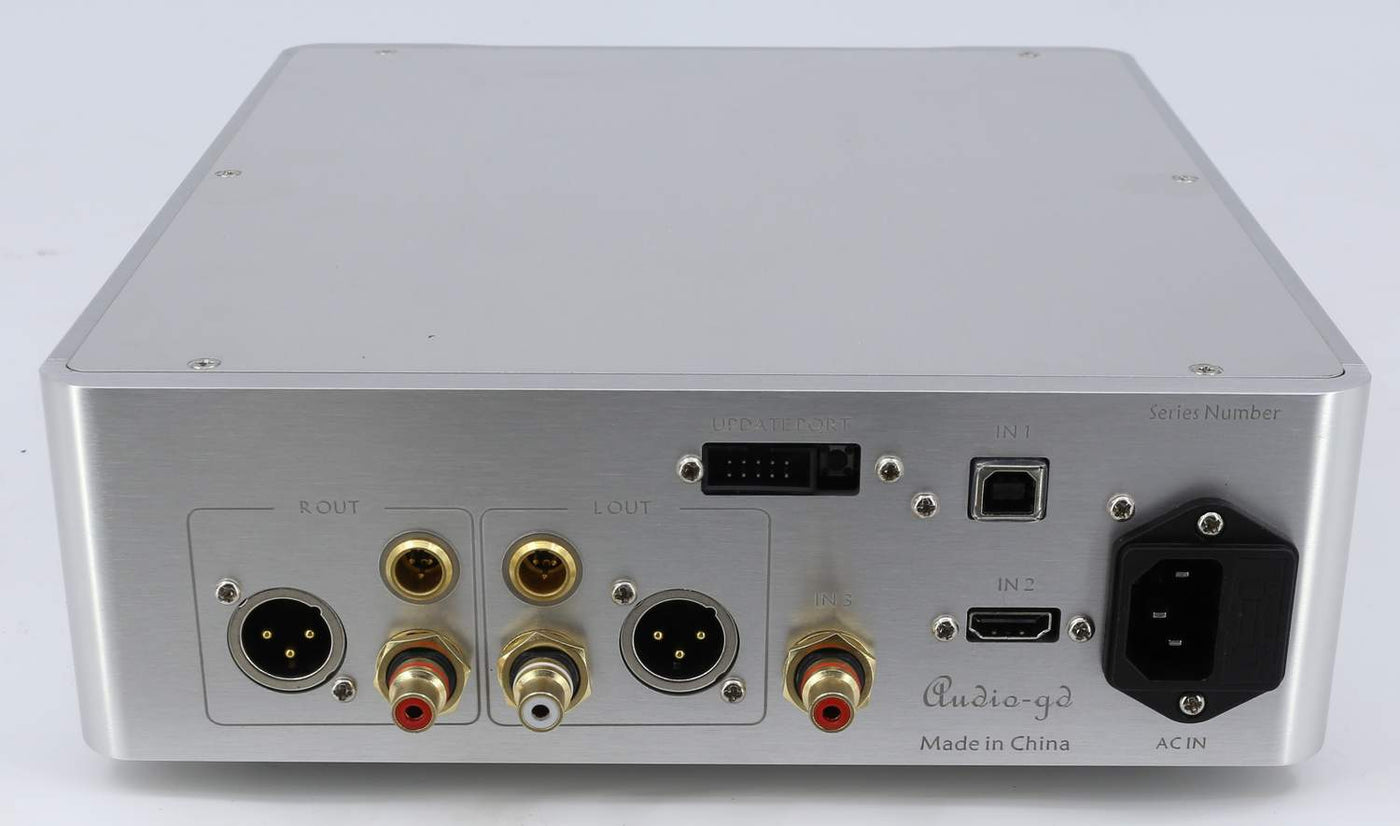

 2. Collegamenti

Ingressi digitali disponibili

Collega la sorgente a uno di questi ingressi:

• USB (PC / streamer)
• I2S via HDMI
• AES / BNC / Coassiale
• Ottico

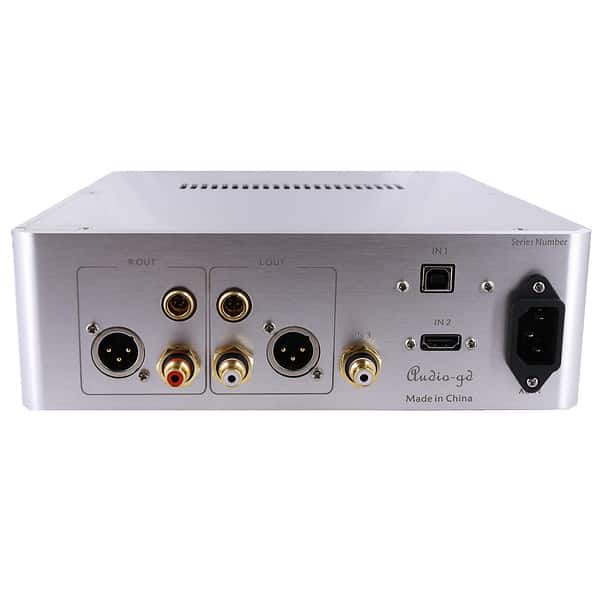

Uscite analogiche

Verso amplificatore o pre:

• RCA (sbilanciato)
• XLR (bilanciato)
• ACSS (corrente, se usi ecosistema Audio-GD)

👉 Consiglio pratico:
Se puoi, usa XLR o ACSS, non RCA.

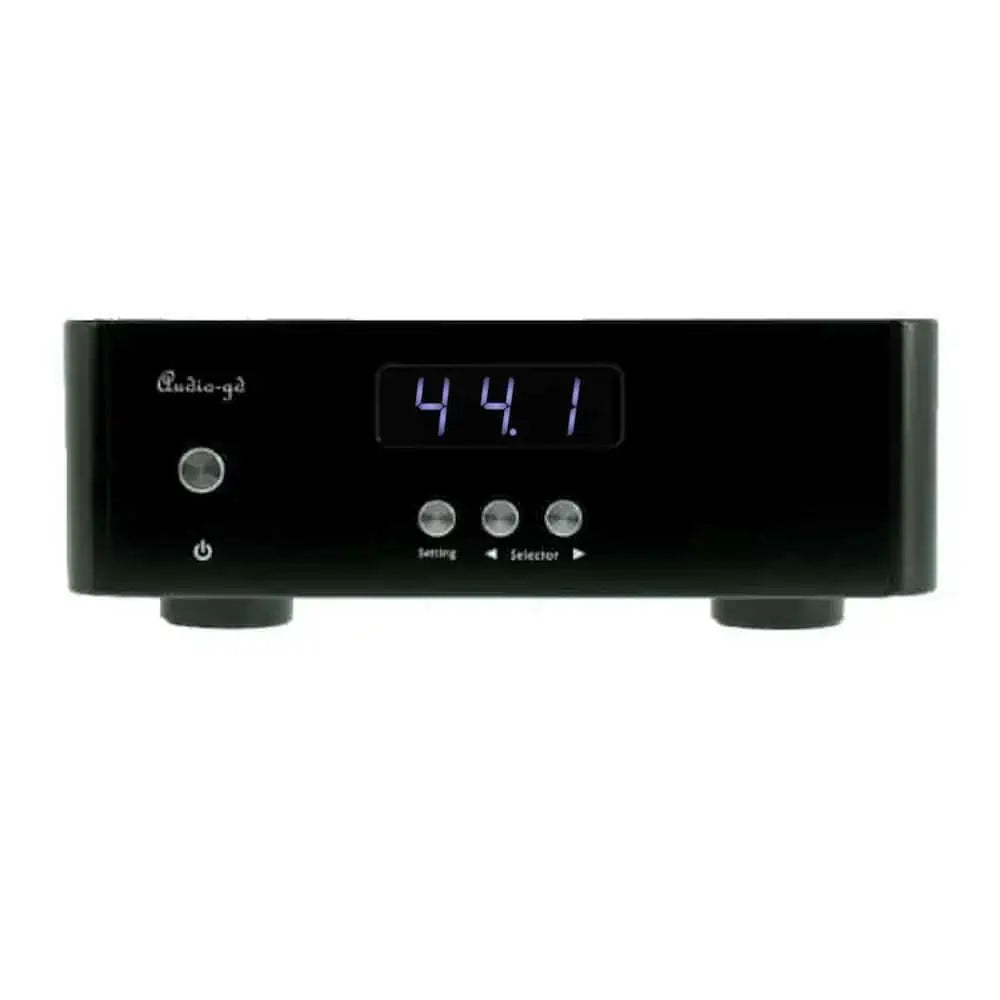

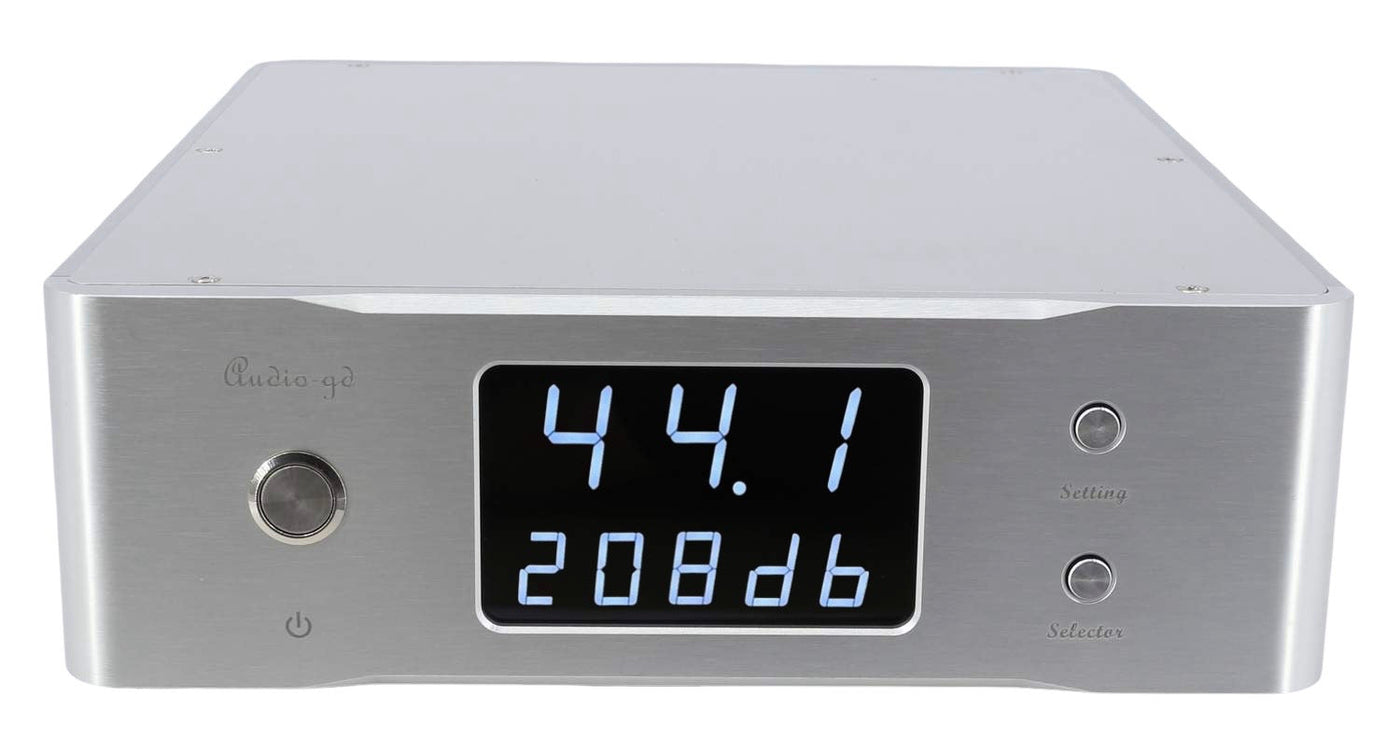

 3. Accensione

• Premi il pulsante Power
• Il display si accende
• Il DAC si inizializza automaticamente

 4. Selezione ingresso

• Usa i pulsanti Selector
• Scorri tra gli ingressi disponibili
• Il display mostra quello attivo

 5. Accesso al menu

• Premi il tasto Setting
• Sul display compaiono 5 caratteri → sono i parametri

👉 Qui viene il punto importante:
Audio-GD usa una logica “codificata”, quindi te la traduco bene.

6. Significato delle impostazioni

Il display mostra qualcosa tipo:

1 r O 8 A

Ogni posizione ha un significato:

 Parametro 2 – Simulazione TDA1541

• t → simulazione TDA1541
• d → simulazione disabilitata (parametro standard da preferire)

 Parametro 3 e 4 – Modalità DAC

• O → Oversampling (OS)
• N → Non oversampling (NOS)

👉 Differenza vera:

• OS → più definito e preciso
• NOS → più naturale e “analogico”

Tipo di filtro

Se sei in OS:

• 02 = 2x
• 04 = 4x
• 08 = 8x

👉 Più sali → più definizione e attacco

Se sei in NOS:

• N0 = non oversampling mode
• N1 = non oversampling mode + filtro 1 decadenza alte frequenze.

 Parametro 5 – Display

• A → auto (si spegne dopo poco)
• N → sempre acceso

7. Configurazioni consigliate (quelle che userai davvero)

Setup “Hi-Fi moderno”

1 r O 8 A

✔ massimo dettaglio
✔ scena ampia
✔ dinamica forte

 Setup “analogico musicale”

1 t N 1 A

✔ più morbido
✔ meno affaticante
✔ perfetto per lunghe sessioni

Setup “equilibrato”

1 r O 4 A

✔ compromesso ideale
✔ naturale ma preciso

🔄 8. Firmware (importantissimo)

Il R1 MK3 può essere aggiornato via firmware:

• migliora il suono
• aggiunge funzioni
• aggiorna FPGA

👉 Questo è un punto chiave Audio-GD:
non è un DAC “statico”

⚠️ 10. Errori comuni da evitare

❌ Entrare nel menu con musica in play
❌ Usare RCA se hai XLR
❌ Cambiare filtro ogni 2 minuti
❌ Pensare che OS/NOS sia “meglio/peggio” → è gusto
