Audio-GD HE 8 ^{In Offerta}

HE-8

For who got love on PCM1704UK to order


Regenerative power supply

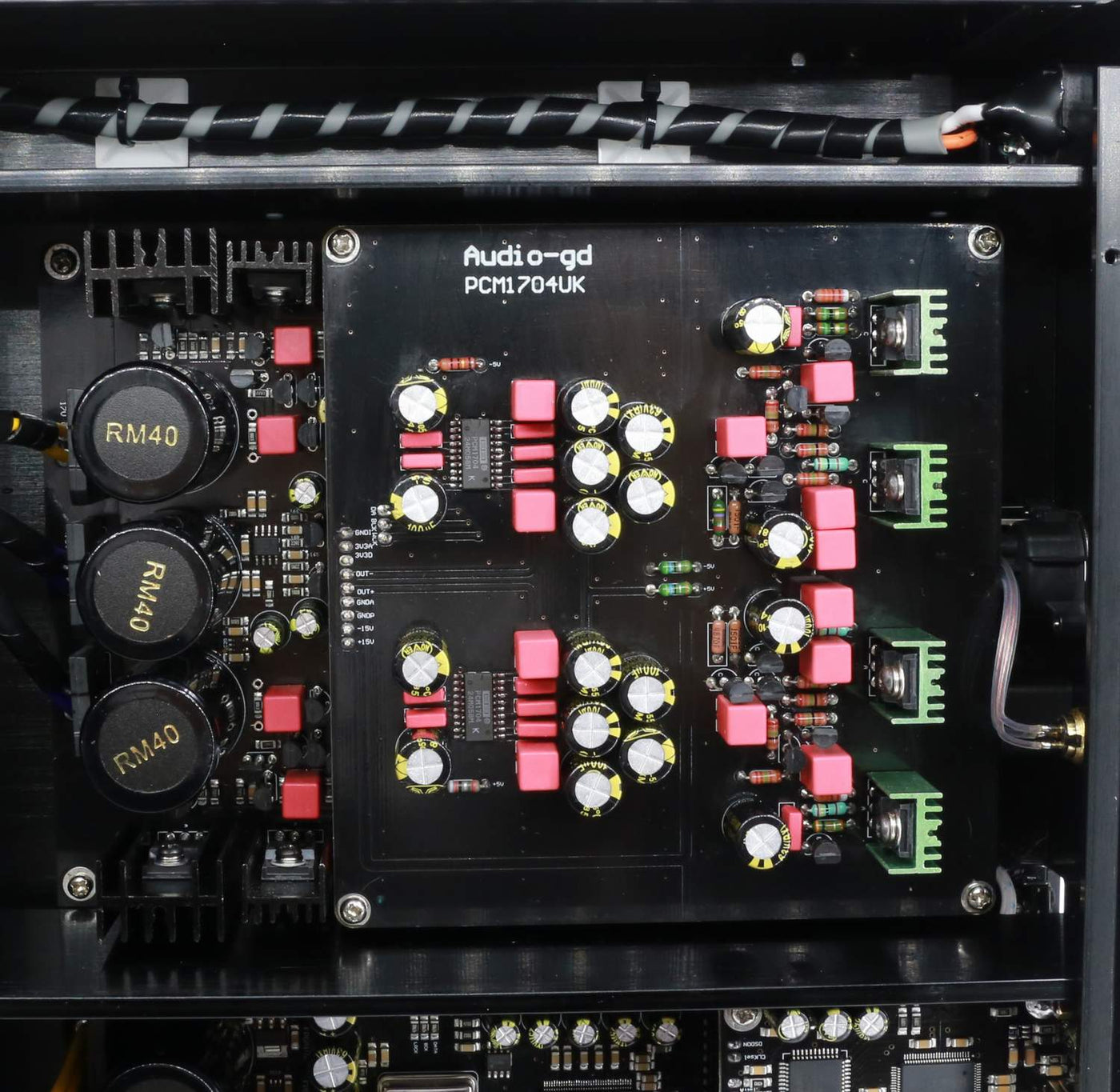

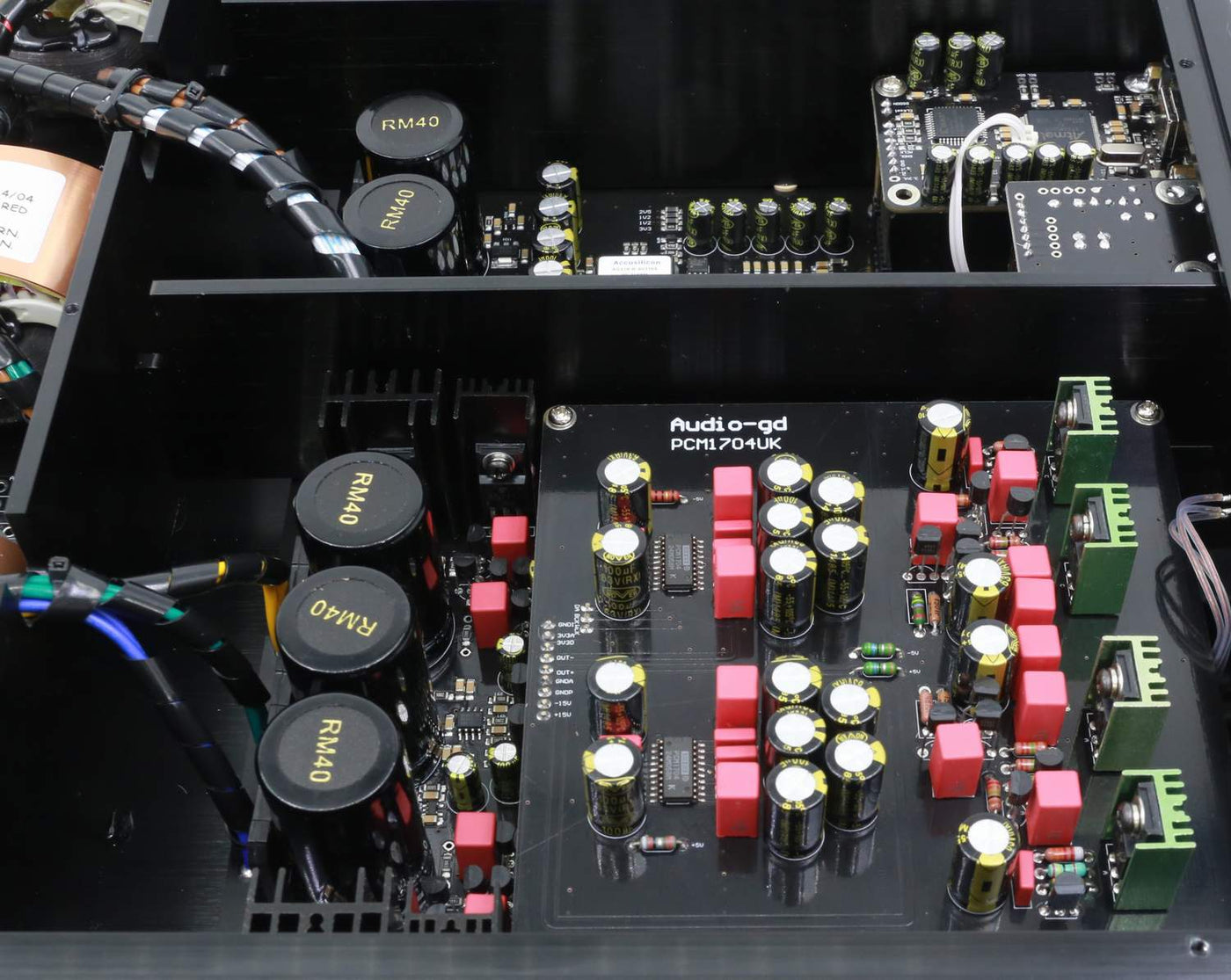

Apply 4 pcs the most real like sound DA chip PCM1704UK

Fully discrete real balanced  current transmition design

2 pc ultra high frequency 90/98 MHz Accusilicon 318B femtosecond clocks provide synchronous clock for whole unit

32bit / PCM384K asynchronous transfer Amanero 384 apply the FPGA synchronous clock

All inputs and digital parts have isolated to the analog parts

Input signal sampling display

Support external 10MHz clock input

Nota Bene:

I clienti possono ordinare l'HE-8 con il firmware EC preinstallato, che consente di utilizzare l’ingresso IN2 come ingresso per un clock esterno a 75 ohm, senza costi aggiuntivi.

Anche chi ha già acquistato il prodotto può aggiornare autonomamente il firmware EC.

🔗 Clicca qui per scaricare il driver Amanero Combo 384

Caratteristiche dell'HE-8:

1. Alimentazione ultra silenziosa

   • Utilizza un'innovativa alimentazione discreta a servo stabilizzazione per i circuiti digitali, con un livello di rumore paragonabile a quello di una batteria, ma senza i limiti sonori di quest’ultima (suono asciutto o sottile).
   • Rispetto al modello precedente, la temperatura operativa è significativamente inferiore.
     • I circuiti DAC e analogici sono alimentati da un totale di 10 gruppi di alimentazione in pura classe A, garantendo le migliori prestazioni sonore.

1. Suono analogico da vinile integrato

   • Dopo un lungo studio dell'ascolto da giradischi, abbiamo incorporato con successo le caratteristiche sonore del vinile in questo prodotto.
   • Questa funzione è attivabile opzionalmente tramite il pannello frontale.

2. Isolamento digitale-analogico

   • Tutti gli ingressi e le sezioni digitali sono completamente isolati dalle sezioni analogiche, migliorando la purezza del segnale.

3. Display della frequenza di campionamento

   • Il display frontale mostra in tempo reale la frequenza di campionamento del segnale in ingresso.

4. Ingresso clock esterno a 10MHz (richiede aggiornamento firmware)

   • Supporta l’uso di un generatore di clock esterno per una maggiore precisione e stabilità del segnale.

5. Elaborazione dati in modalità parallela

   • Il segnale IIS viene normalmente trasmesso in modalità seriale, dove ogni bit di dati richiede un ciclo di clock.
   • Per trasmettere i dati stereo (canali sinistro e destro), servono 64 cicli di clock, rendendo la stabilità del clock critica.
   • L’HE-8 utilizza invece un’elaborazione dati in parallelo, che richiede un solo ciclo di clock per elaborare 32 bit per ciascun canale.
   • Questo migliora drasticamente la velocità di elaborazione e riduce l'influenza delle fluttuazioni del clock.

   Vantaggi della modalità parallela:

   • I dati di ingresso IIS (USB e HDMI-IIS) vengono immediatamente riorganizzati in due set di dati paralleli a 32 bit.
   • Anche il segnale SPDIF viene demodulato e convertito in due set di dati paralleli a 24 bit prima dell’elaborazione.
   • Dai test di ascolto, l’elaborazione parallela offre un suono più chiaro e neutrale, con dinamica migliorata e un carattere più analogico.

6. Gestione avanzata del clock

   • Il nuovo design del sistema di gestione del clock assicura una maggiore stabilità, traducendosi in una resa sonora più trasparente, dettagliata e naturale.

Importanza di FPGA e CPLD

Le FPGA sono utilizzate in molti DAC di fascia alta per la loro flessibilità e capacità di aggiornamento via software. L'R-8HE MK3 utilizza un FPGA e sette CPLD per:

1. Demodulazione SPDIF senza l'uso di chip di terze parti.

2. Gestione avanzata del clock per ridurre il jitter.

3. Filtri digitali selezionabili e modalità NOS per adattare il suono ai gusti personali.

4. Simulazione della timbrica dei vinili.

Stadio di uscita completamente discreto

Lo stadio analogico ha un impatto decisivo sulla qualità sonora. Il nostro design utilizza solo componenti through-hole e amplificatori ACSS in classe A senza retroazione negativa, evitando conversioni multiple tra corrente e tensione.

Il buffer d'uscita è in classe A single-ended con FET in parallelo per ridurre l'impedenza, garantendo una riproduzione sonora pura e naturale.

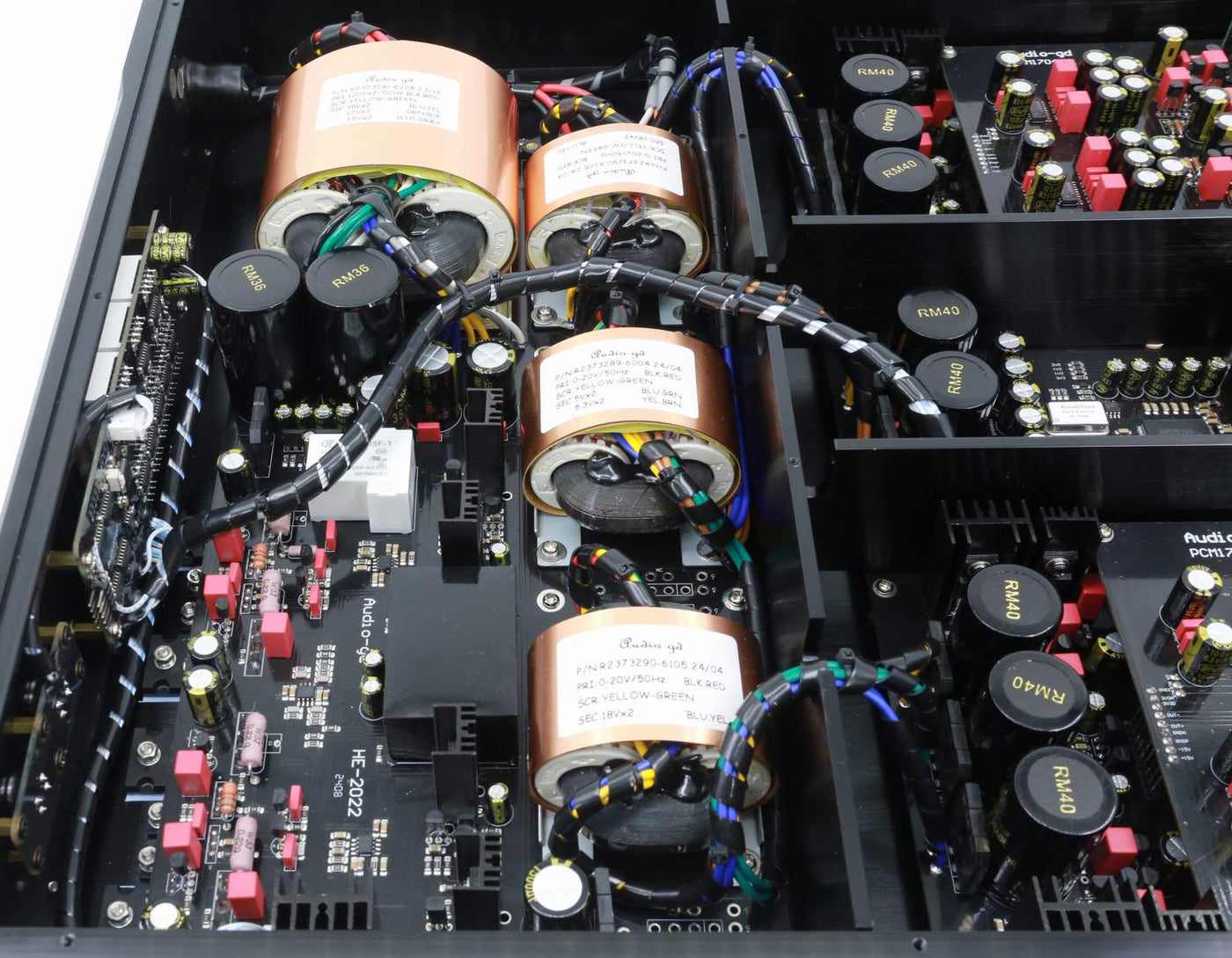

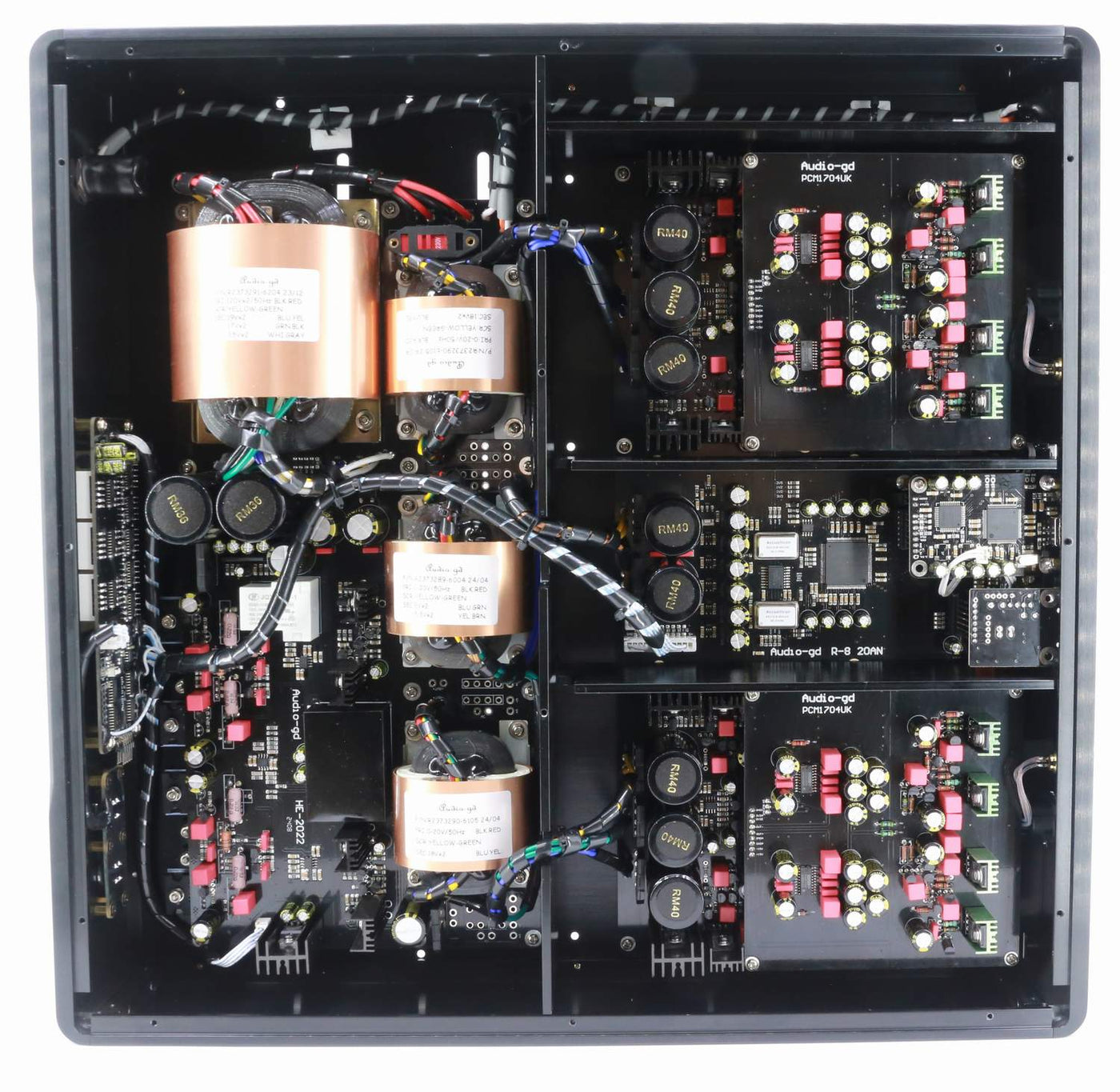

Design dell'alimentazione

• 4 trasformatori R-core da 160W totali

• Più di 60.000 uF di condensatori di filtraggio audio-grade

• 9 alimentatori ultra-veloci e a basso rumore per le sezioni digitali

• 4 alimentatori in classe A per le sezioni analogiche

Con questo design, l'R-8HE MK3 garantisce prestazioni di altissimo livello, massima fedeltà sonora e un'esperienza di ascolto senza compromessi.

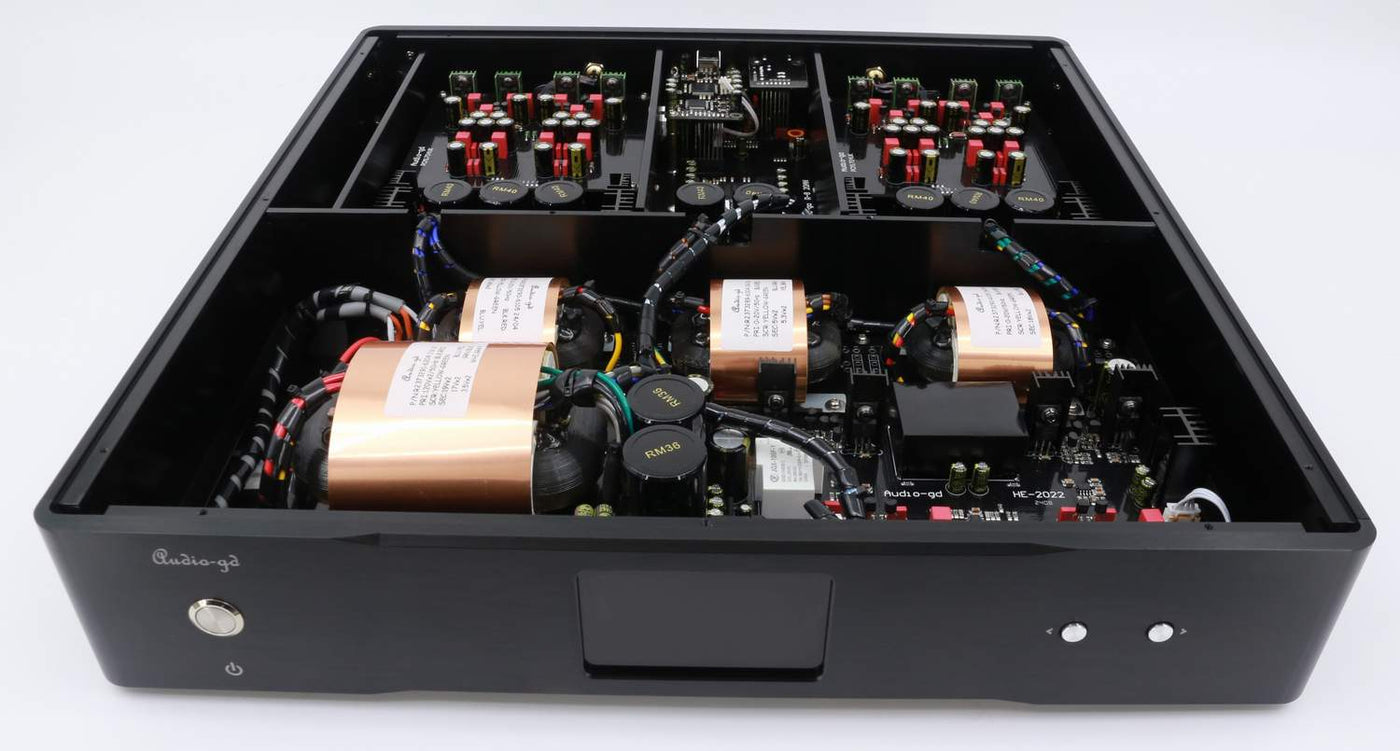

Tecnologia di Alimentazione Rigenerativa Completamente Analogica

Un'alimentazione rigenerativa è come un generatore privato integrato nel sistema. Essa è in grado di filtrare al massimo le interferenze presenti sulla linea elettrica, fornendo un'alimentazione estremamente pura ai componenti audio, ripristinando così bassi profondi e dinamici, oltre a un segnale altamente analogico per il sistema audio e gli utenti finali.

Nell'implementazione dell'alimentazione rigenerativa, la corrente alternata (AC) a 120V/220V viene convertita in corrente continua (DC) attraverso un trasformatore di ingresso rigenerativo. L'energia così ottenuta viene poi fornita al generatore di forma d'onda rigenerativa e al driver tramite un alimentatore stabilizzato in classe A a parallelo.

Un set di generatori di forma d’onda rigenerativa bilanciati produce un'onda sinusoidale a 50Hz con una distorsione ultra-bassa. Dopo uno stadio di guadagno bilanciato e uno stadio driver ad alta potenza, tre trasformatori di uscita rigenerativa forniscono una tensione pura, stabile sia in ampiezza che in frequenza.

Due gruppi di alimentatori regolati in classe A a parallelo forniscono energia indipendente per gli stadi di uscita analogici dei canali destro e sinistro, nonché per le sezioni digitali con le loro diverse funzioni di elaborazione. Sia il generatore di forma d’onda rigenerativa che il driver sono alimentati da un sistema stabilizzato in classe A, in modo da non essere influenzati dalle variazioni della rete elettrica o dalle interferenze.

Il regolatore di shunt in classe A ha un'impedenza di ingresso molto elevata, che blocca le interferenze, impedendo che i disturbi della rete elettrica penetrino nel circuito audio e ne compromettano la qualità sonora. Inoltre, evita la diafonia tra i segnali dei canali sinistro e destro attraverso l'alimentazione, migliorando così la separazione stereo. L'impedenza di uscita molto bassa garantisce un'eccezionale linearità e velocità, contribuendo a un design di alimentazione regolata altamente performante.

Considerazioni di Audio-GD sul design dell'alimentazione rigenerativa:

1. Attraverso l'analisi del design interno e il confronto con test pratici effettuati con l'AP SYS-2722, è stato verificato che la distorsione del generatore di forma d’onda sinusoidale rigenerativa puramente analogico è significativamente inferiore rispetto a quella dei generatori a sintesi digitale.
2. Sebbene uno stadio di pilotaggio digitale possa offrire una maggiore efficienza di conversione della potenza, lo stadio di pilotaggio completamente analogico restituisce un suono più naturale e fedele.
3. Una frequenza rigenerata di 400Hz garantisce un’efficienza di conversione più elevata, ma una frequenza rigenerata di 50Hz si colloca al di fuori dell'area più sensibile dell'udito umano rispetto ai 400Hz, conferendo così una qualità sonora più calda e naturale.

1. Specifications tested by OS8 mode , we always improve for better real like , musical and analog sound ,improvement may result in changes in specifications and design without notice.
   S/N Ratio	>120DB
   Output impedance	<5 ohm (XLR ,RCA)
   Output Level	2.5V (RCA) 5V (XLR) 2+2MA (ACSS)
   Frequency Response	20Hz - 20KHz
   THD	<0.01%
   Input Sensitivity	0.5 Vp-p ( 75 Ohms, Coaxial ) 19 dBm (Optical) USB1.0 - USB3.0
   Support Operate Systems (USB)	Windows, OSX, Linux, ISO
   Support Sampling	USB / I2S mode: 44.1kHz - 384kHz /32Bit  Coaxial mode: 44.1kHz - 192kHz /24Bit Optical mode: 44.1kHz - 192kHz /24Bit
   Power Requirement	Version 1: 100-120V  AC 50/60 Hz Version 2:  220-240V  AC 50/60 Hz
   Power Consumption	48W
   Package Weight	Approximately 12KG
   Dimensions	W430 X L445 X H80 (MM, Fully aluminium )
   Accessories	AC power cord     X1 USB cable   X1

  WARRANTY:

2 years warranty - Dedicated support

 EASY RETURN:

14 days satisfied or refunded

Istruzioni

Nota Bene:

Questo prodotto utilizza la più recente tecnologia di alimentazione, riducendo significativamente la temperatura operativa rispetto alla generazione precedente. Ciò consente di lasciarlo acceso per lunghi periodi.

Il prodotto viene sottoposto a un burn-in minimo di 300 ore prima della spedizione.
Si consiglia di effettuare ulteriori 300 ore di burn-in per ottenere le migliori prestazioni.
Il metodo più rapido per completare il burn-in è riprodurre musica ininterrottamente.
Dopo lo spegnimento, attendere almeno 30 secondi prima di riaccendere l'unità.

---

Display dello stato operativo normale:



Cifra superiore:

Indica la frequenza di campionamento del segnale in ingresso:

• PCM: 44.1, 48.0, 88.2, 96.0, 176, 192, 352, 384 kHz
• DSD: 064, 128, 256, 512

Prima cifra a sinistra in basso:

Se il firmware EC è aggiornato per accettare un clock esterno a 10 MHz, la parte inferiore destra di questa cifra mostrerà un punto luminoso quando il clock è connesso. Sarà possibile accedere al menu delle impostazioni per attivare l’uso del clock esterno.

Seconda e terza cifra in basso:

Indicano la modalità di oversampling (OS) o non-oversampling (NOS):

• NOS: N0, N1
• OS: O2, O4, O8

Quarta cifra in basso:

Indica la modalità di simulazione del suono analogico da giradischi.

Quinta cifra in basso:

Indica il canale di ingresso selezionato: 1, 2, 3, 4, 5, 6 (vedi dettagli più avanti).

---

Funzioni dei pulsanti:



• Pulsante più a sinistra: Accensione/Spegnimento.

• Pulsante sinistro (a destra del tasto di accensione):

  • Permette di entrare nelle impostazioni. Premendolo una volta, la prima cifra in basso lampeggerà, indicando che può essere modificata.
  • Premere il pulsante destro per selezionare il valore desiderato.
  • Quando l'ultima cifra a destra lampeggia, premere di nuovo il pulsante sinistro per uscire dal menu di impostazione e tornare alla modalità normale.

• Pulsante destro:

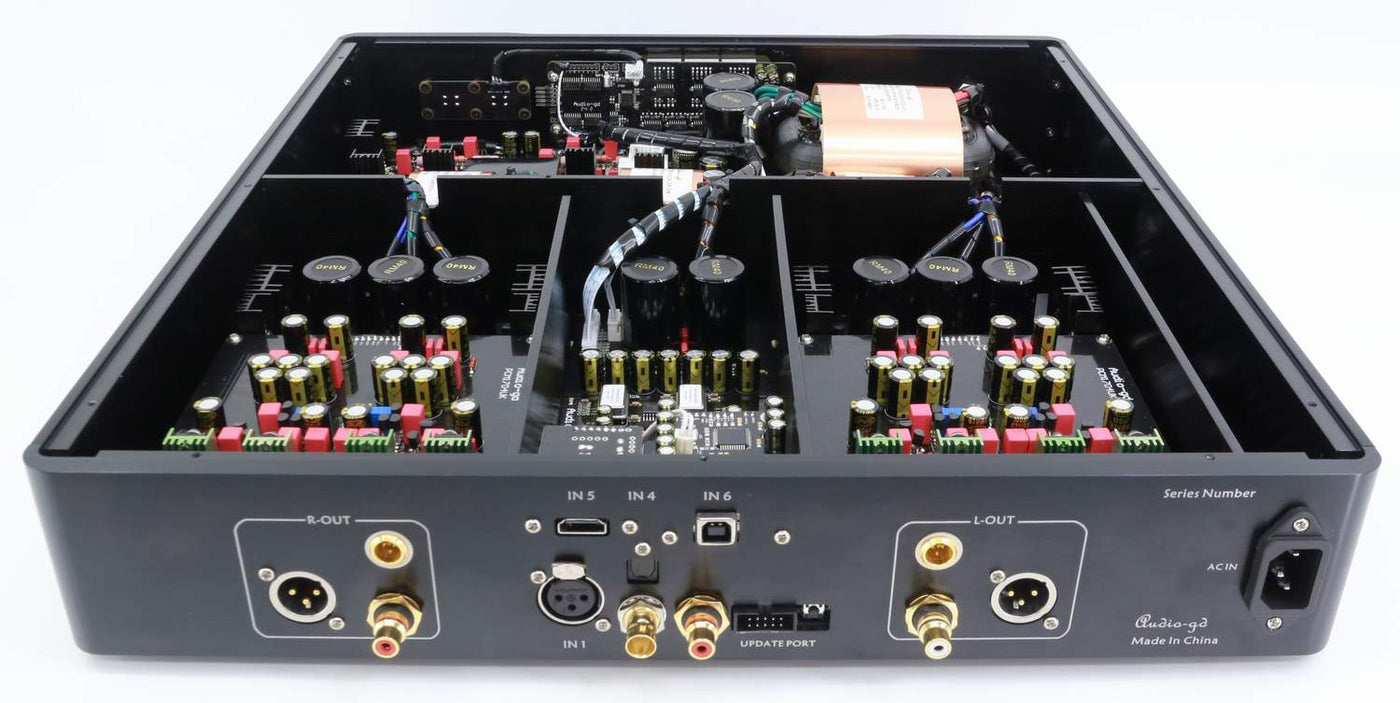

  • Se il display è in modalità normale (senza lampeggiare), seleziona la sorgente di ingresso in ordine decrescente:
    • "1 - AES" → Ingresso digitale AES/EBU
    • "2 - BNC" → Ingresso digitale coassiale BNC (se il firmware EC è aggiornato, il 2-BNC può essere usato per l’ingresso clock esterno – con impedenza di uscita 75Ω, livello di uscita 0.7-3.0V, e cavo BNC da 50Ω)
    • "3 - RCA" → Ingresso digitale coassiale RCA
    • "4 - OPT" → Ingresso digitale ottico (sensibilità ottica conforme agli standard internazionali; alcuni TV, TV box e console potrebbero avere un'uscita troppo debole)
    • "5 - IIS" → Ingresso digitale HDMI-IIS (compatibile solo con sorgenti HDMI-IIS con la stessa configurazione dei pin, non compatibile con TV o PC HDMI standard)
    • "6 - USB" → Ingresso digitale USB (Windows richiede il driver; Mac, Linux, iOS e Android no)

---

Valori di impostazione:

Prima cifra a sinistra in basso: Selezione del clock esterno

• I (Internal): Seleziona il clock interno
• E (External): Seleziona il clock esterno (solo se la connessione del clock è andata a buon fine; in caso contrario, verrà mostrato "Fail")

Seconda e terza cifra in basso: Modalità OS e NOS

• N0: Nuova modalità NOS
• N1: Modalità NOS base
• O2: Oversampling 2x
• O4: Oversampling 4x
• O8: Oversampling 8x
  (Minore è il livello di oversampling, più caldo sarà il suono. Le modalità NOS offrono un suono ancora più morbido e naturale.)

Quarta cifra in basso: Simulazione del suono da giradischi

• S (Simulate): Attiva la simulazione del suono phono (consigliato usare modalità OS2, NOS0 o NOS1 per il miglior risultato).
• n (Non-Simulate): Disattiva la simulazione phono.

Quinta cifra in basso: Impostazioni di auto-dimming del display

• D (Auto Dark): Attiva la regolazione automatica della luminosità (dopo 10 secondi di inattività, il display si attenua lasciando acceso solo un LED indicatore; si riaccende premendo un tasto).
• L (Light): Disattiva la regolazione automatica (il display resta sempre acceso).

---

Definizioni HDMI:

(Usa HDMI per trasmettere il segnale IIS; i pin devono avere esattamente la stessa definizione per la compatibilità. Non garantita la compatibilità con altri marchi.)

• Questo prodotto non richiede il segnale MCLK, che verrà scartato se presente.

---

Aggiornamento Firmware:

Porta di aggiornamento a 10 pin:

• Per collegare Altera Blaster ed eseguire l'aggiornamento del firmware FPGA tramite Windows, usando il software di programmazione Altera.
• Gli aggiornamenti possono migliorare funzionalità e qualità sonora.
• Guida all’aggiornamento del firmware FPGA:
  🔗 http://www.audio-gd.com/Firmwaredownload.htm

Switch porta di aggiornamento:

• Per aggiornare il firmware del modulo Amanero tramite USB.
• Non toccare questo switch quando il prodotto è acceso, a meno che non si stia aggiornando il firmware Amanero. In caso contrario, il firmware verrà cancellato e sarà necessario eseguire un aggiornamento.
• Guida all’aggiornamento del firmware Amanero:
  🔗 http://www.audio-gd.com/Pro/dac/Amanero/AmaneroEN.htm
