PREAMPLIFICATORE BILANCIATO CON COLLEGAMENTI ACSS

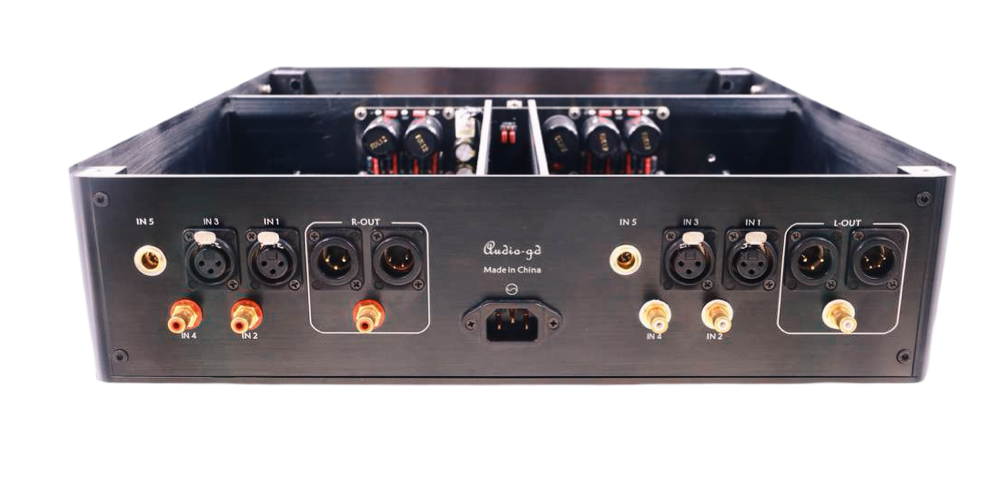

Design in classe A completamente bilanciato costruito da stadi analogici discreti senza OPA o cappucci di accoppiamento nei canali del segnale.Stadio di uscita analogico ACSS senza feedback.Utilizza tre trasformatori R-core (in totale 145 W) e vengono utilizzati condensatori NOVER di grado audio da oltre 36.000 uf per garantire un'erogazione di potenza ampia e regolare.4 gruppi di alimentazione PSU di classe A per amplificatori di segnale audio sinistro e destro.Il controllo del volume basato su relè a controllo digitale a quattro canali a 100 passi evita lo squilibrio dei canali e migliora la qualità del suono.Il controllo pre-volume basato su relè del controller digitale a quattro canali a 9 fasi può controllare il livello di ingresso della sorgente da 0DB (Bypass) a -8DB.Due modalità di gain, quello alto ha 16DB e quello basso ha 6DB, per una maggiore flessibilità.5 ingressi analogici: RCA X2, XLR X2, ACSS X1 (anche con ingressi RCA o XLR, uscita ACSS disponibile)3 uscite: XLR / RCA / ACSS (ACSS e XLR/RCA hanno il design del circuito di uscita separato in modo da poter collegare 3 amplificatori di potenza contemporaneamente).
Tecnologia unica ACSS senza feedback
HE-1 LE bilanciato applica il nuovissimo design ACSS. Sembra complesso, ma in realtà rappresenta il design più semplice che il mondo Hi-Fi abbia mai avuto. L'amplificatore integrato HE-1 LE ha un singolo stadio di gain di "tensione" per elaborare i segnali, ma funziona in modalità ACSS, quindi in effetti è uno stadio di gain di corrente invece che di tensione, mentre i normali chip OPA ne includono già due o tre stadi. Il viaggio del segnale più semplice e più breve fa emergere il suono più neutro e meno colorato.
HE-1 LE applica un amplificatore ACSS a stadio singolo a bassissima distorsione e saldato direttamente sulla scheda madre. Gli stadi di guadagno e lo stadio di uscita a croce diamantata lavorano in puro stato di classe A.
L'ACSS è una tecnologia senza feedback realizzata con amplificatori completamente discreti. La maggior parte delle persone sa che il design del feedback globale può offrire specifiche migliori nelle misurazioni dei test mentre il non-feedback non può funzionare bene nelle misurazioni, tuttavia può offrire un suono migliore per le orecchie dell'uomo. L'ACSS offre un nuovo campo, in quanto può offrire un suono con una colorazione minima, più neutro e con una distorsione molto bassa e un'elevata linearità. Quindi può mantenere la dinamica, i dettagli e il suono neutro senza suonare brillante o aspro.
Tutto il gain del segnale è in corrente, ottenuto dall'esclusivo e superbo specchio di corrente di uscita multipla ad anello aperto. Il risultato è una distorsione incomparabilmente precisa e ultra bassa del segnale di guadagno. Il percorso del segnale è completamente bilanciato e tutti i transistor funzionano in modalità di classe A.
Controllo del volume
Anche il controllo del volume è diverso dalla tecnologia convenzionale. La tecnologia di controllo del volume convenzionale prevede un controllo del volume nello stadio di ingresso dell'amplificatore analogico attraverso un potenziometro per ridurre il segnale. In questo modo la qualità dei potenziometri incide direttamente sulla qualità del suono, un potenziometro del volume di bassa qualità causa la perdita di dettagli e lo squilibrio dei canali causa la distorsione del suono. Persino il potenziometro del volume ad alte prestazioni causa comunque la perdita del dettaglio.
Nel nostro progetto, abbiamo applicato il controllo del volume di conversione I / V, il controllo del volume ha una posizione di conversione I / V passiva variabile all'uscita dell'amplificatore ACSS, dove l'uscita è il segnale corrente e non in tensione.
Il controllo del volume con la conversione I / V, può mantenere la banda di frequenza del segnale piatta e non perdere alcun dettaglio. Non può degradare sulla qualità del suono in ogni livello di volume. Dopo il volume, ci sono quattro gruppi di stadi di buffer buffer di non-feedback che offrono un'impedenza di uscita molto bassa.
La qualità del controllo del volume è molto importante nel design bilanciato. Il controllo del volume deve garantire il controllo del segnale dei quattro canali in maniera esatta per ottenere le prestazioni del design bilanciato. Se a freddo e a caldo il segnale bilanciato non può garantire l’esatto equilibrio, l'uscita della bilanciata avrà una grande distorsione, poiché la qualità e le prestazioni del suono sono ancora peggiori di quelle di un singolo stadio finale.
Nel nostro progetto viene applicato un controllo del volume basato su relè a controllo digitale a quattro canali. Questa macchina ha quattro canali totali ed utilizza dei resistori DALE per controllare il volume per evitare canali sbilanciati.
Il controllo del volume ha 100 passi, il range di controllo raggiunge 90DB, un range di controllo molto agevole sui primi 50 passi, cooperano con un guadagno elevato di 20DB, quindi può facilmente regolare il volume per cuffie e altoparlanti sia alti che bassi.
Componentistica
Nei prodotti Audio-gd vengono utilizzati componenti elettronici di qualità Hi-end, compresi resistori DALE, condensatori WIMA, NOVER (marca UK), connettore uscita cuffie Neutrik, ecc.
S/N Ratio
|
>130DB
|
THD |
<0.0005 % |
|
THD+N |
<0.0025% |
|
Frequency Band (XLR input)
|
20Hz - 100KHz (<4DB )
|
|
Volume characteristic
|
100 steps Supper Exponential Volume Characteristic
|
|
Gain
|
High gain :+16DB Low gain : +6DB
|
Output Level (Max)
|
9.5V @ RCA 19V @ XLR 6MA @ ACSS
|
Output Impedance
|
10 ohm @ XLR >10M ohm @ ACSS
|
Input Impedance
|
94K ohm @ XLR <5 ohm @ ACSS
|
Channels cross |
< -130DB |
Channels imbalance |
< 0.01DB |
Power Requirement
|
1 Version 100-120V AC 50/60 Hz 2 Version 220-240V AC 50/60 Hz
|
Power Consumption
|
35W Class A @230V or 120V
|
Transformer Power
|
145W (3 unit transformers)
|
Package Weight
|
Approximately 18KG
|
Dimensions |
W430 X L485 X H123 (MM, Fully aluminium ) |
Accessories
|
Power cord X1
|
