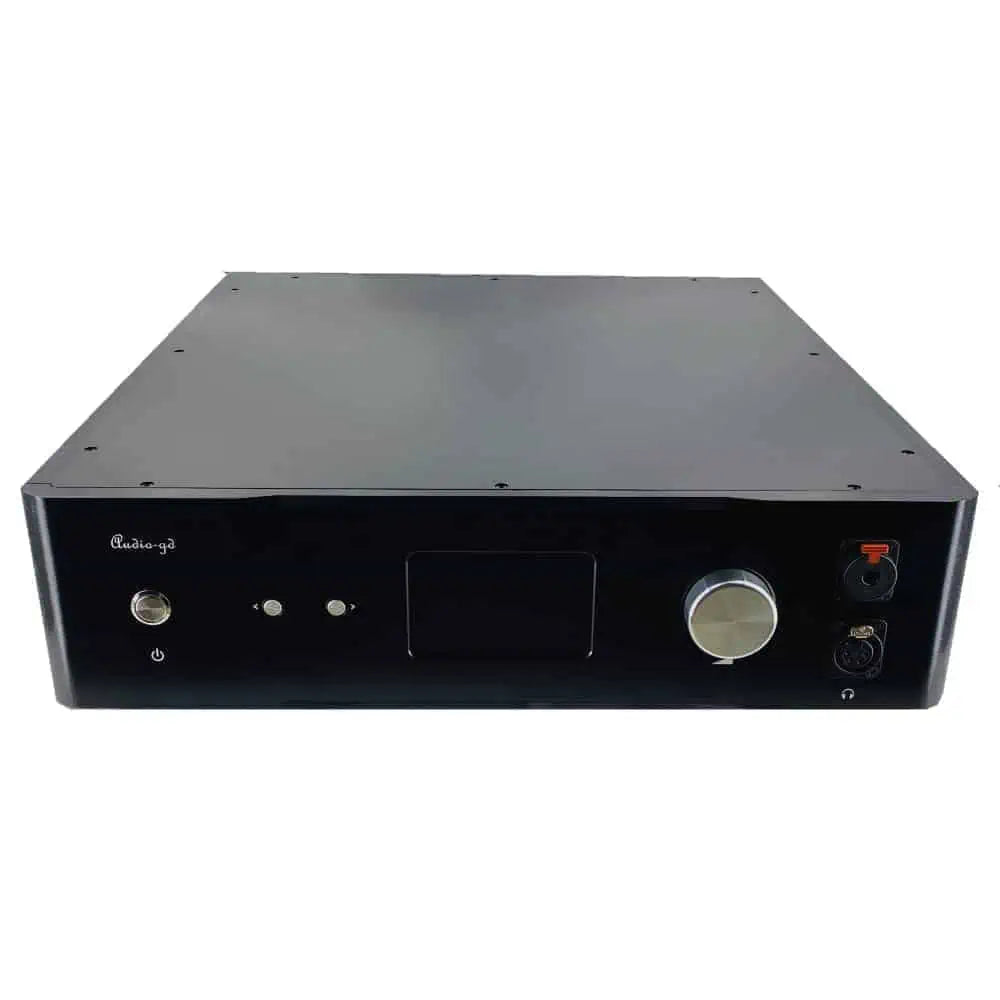

Audio-GD HE9 Mk3 Headphones Amp/Pre ^{In Offerta}

Differenze tra HE-9 MK2 e HE-9 MK3:

La differenza principale risiede nel telaio e nel display; il resto è identico.

Novità dell’HE-9 MK3:

La prima generazione dell’HE-9 è stata lanciata nel 2015.

Dal 2016 molti clienti mi hanno chiesto se avevamo in programma un aggiornamento dell’HE-9.

I progetti dei circuiti analogici si sviluppano più lentamente rispetto a quelli digitali, soprattutto quando si tratta di design di alto livello.

Nella nostra politica di aggiornamento dei prodotti, non vogliamo dichiarare una nuova versione limitandoci a cambiare il telaio o a riorganizzare l’interno senza un vero miglioramento del design e della qualità sonora.

Dalla prima generazione dell’HE-9, non abbiamo modificato il design, anche se abbiamo sempre desiderato aggiornarlo.

Dopo 5 anni, nel 2021, abbiamo condotto test e ascolti prolungati e ora lanciamo la nuova versione, che applica una tecnologia di layout perfetto. La qualità sonora è migliorata in modo evidente, con maggiori dettagli, dinamica superiore e un suono più analogico, senza asprezze. Anche le funzionalità sono state aggiornate:

1. L’uscita preamplificatore ha buffer di uscita esclusivi integrati, che migliorano la qualità sonora.

2. Il doppio controllo del volume consente una migliore compatibilità con sorgenti di diversi livelli di uscita.

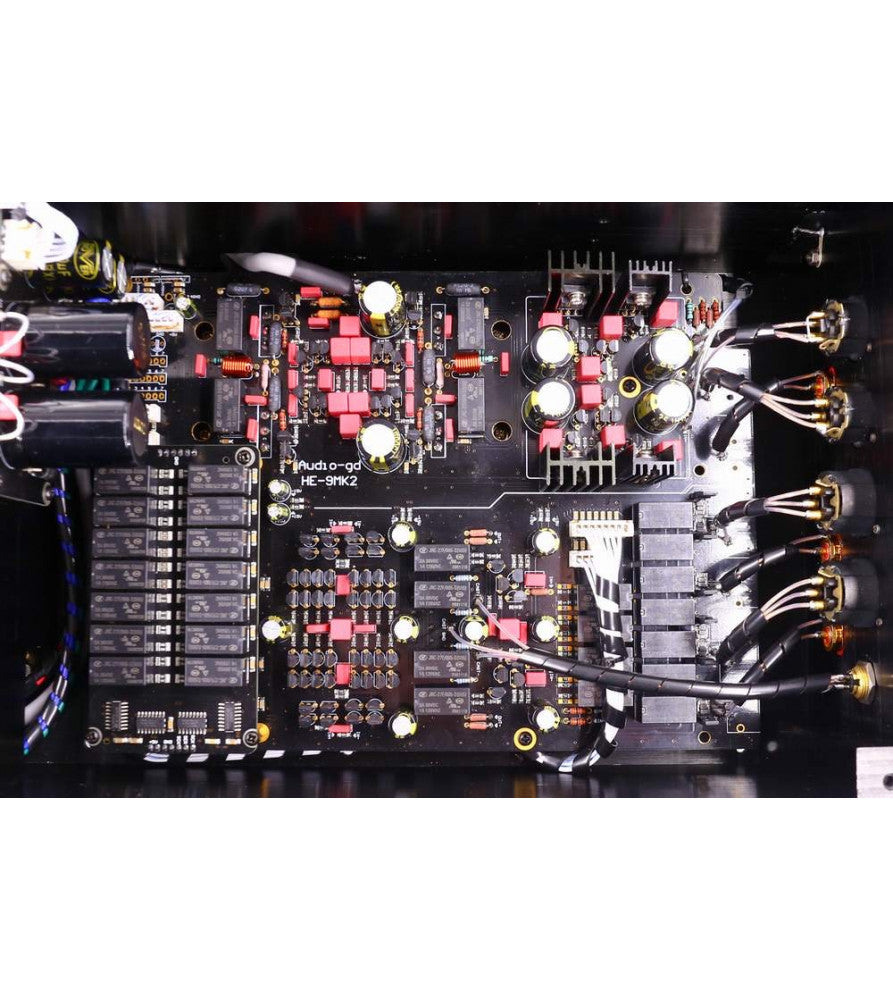

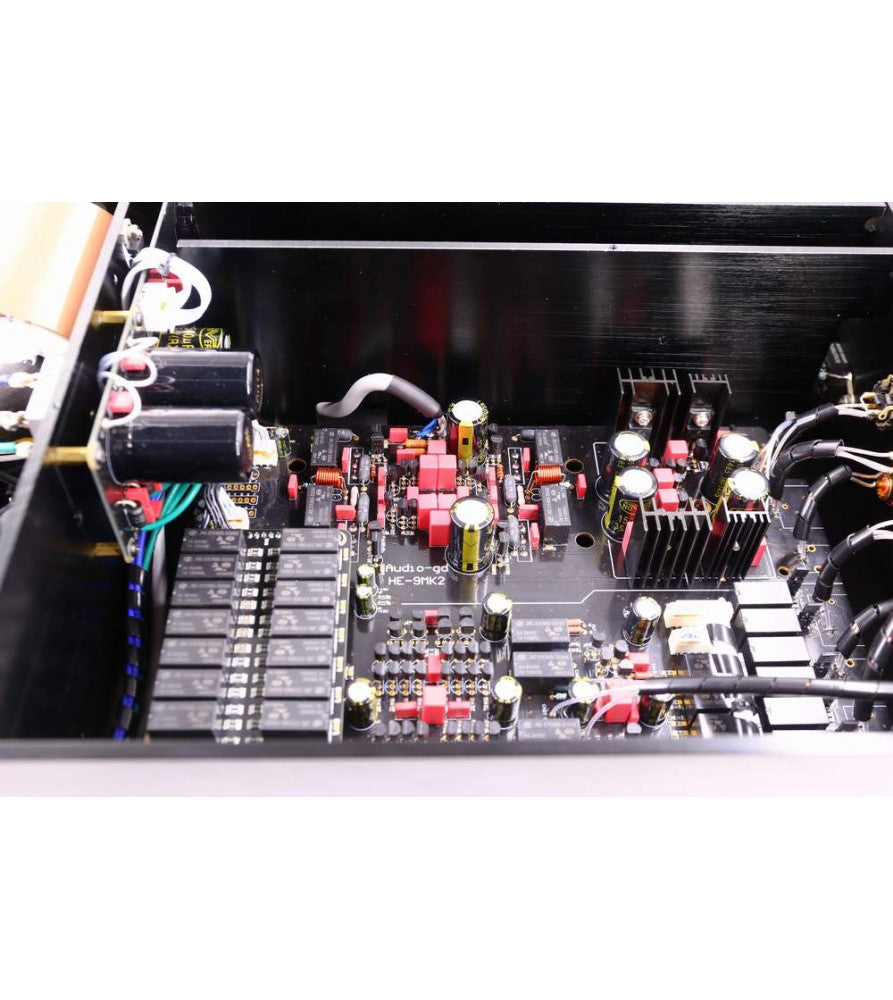

3. Il nuovo design utilizza la stessa scheda per i canali sinistro e destro, garantendo una simmetria precisa. Le schede vengono misurate e abbinate durante l’assemblaggio per assicurare la coerenza.

Sintesi HE-9 MK3:

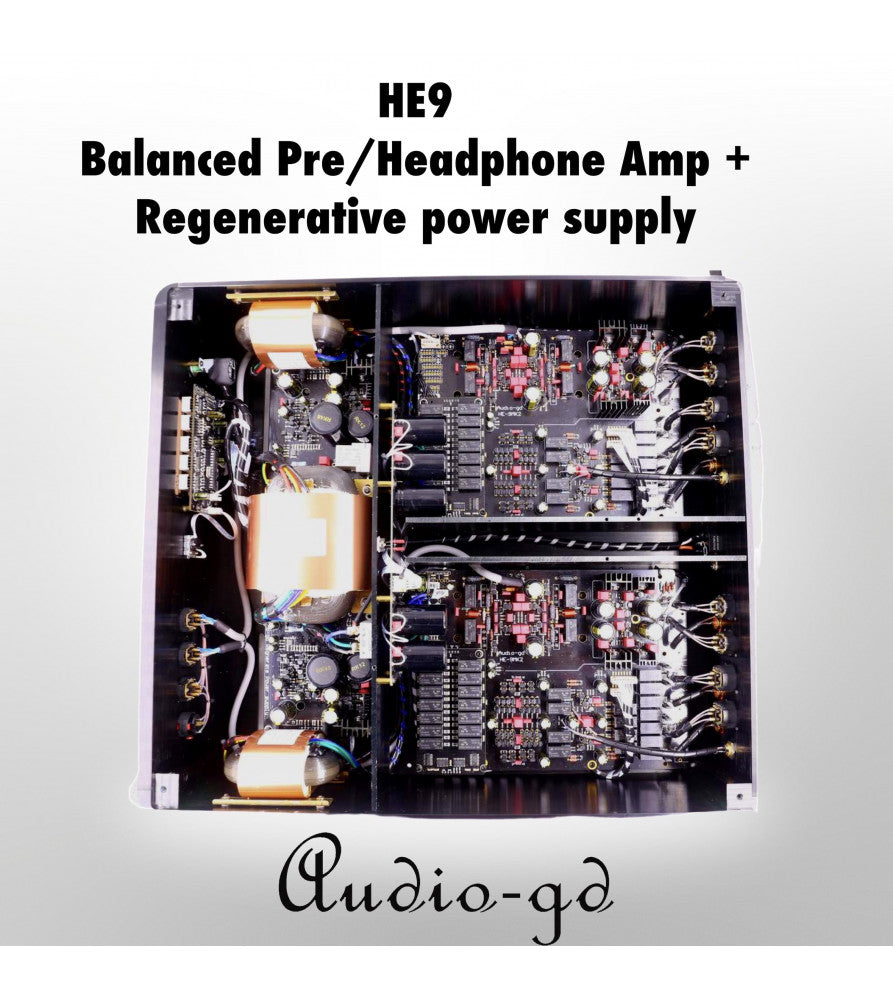

Alimentatore rigenerativo analogico

L'alimentatore rigenerativo come un generatore elettrico proprietario integrato nell'unità può bloccare la maggior parte dei disturbi dalla linea elettrica, fornire l'alimentazione ultra pulita per gli amplificatori audio, riproducendo un suono più neutro e analogico.
Nella progettazione di alimentatori rigenerativi, l'alimentazione CA utilizza un trasformatore di ingresso rigenerativo. La conversione in corrente continua, attraverso l'alimentatore di classe A PSU rigenera la corrente li manda agli stadi di pilotaggio.
Un generatore di onde regolari rigenerative produce un'onda a 50Hz a bassissima distorsione, attraverso gli amplificatori di guadagno gli stadi pilotano i trasformatori rigenerativi per produrre la corrente di alimentazione CA pulita all'alimentatore separato di classe A PSU per il canale L e R preamplificatori.
La PSU di collegamento in parallelo di classe A ha un'impedenza di ingresso molto elevata per evitare disturbi attraverso la PSU che interessano le parti del segnale e un'impedenza di uscita bassa con velocità molto elevata e lineare.

questi sono le fasi di progettazione  dell'alimentazione elettrica rigenerativa:
1, Attraverso l'analizzatore AP SYS-2722, abbiamo fatto molta pratica, test e di ascolto. Il design completamente analogico del generatore di onde regolari hanno una distorsione molto più bassa rispetto al generatore digitale.
2, gli stadi digitali hanno un'efficienza maggiore, ma gli stadi di guida analogici completi hanno un suono analogico molto migliore.
L'onda rigenerativa a 3, 400 Hz ha un'efficienza più elevata, l'onda rigenerativa a 50 Hz ha molto più lontano l'area di sensibilità delle orecchie umane rispetto ai 400 Hz, l'amplificazione del suono ha un suono analogico molto migliore.

• Amplificatore per cuffie ACSS senza feedback reale:

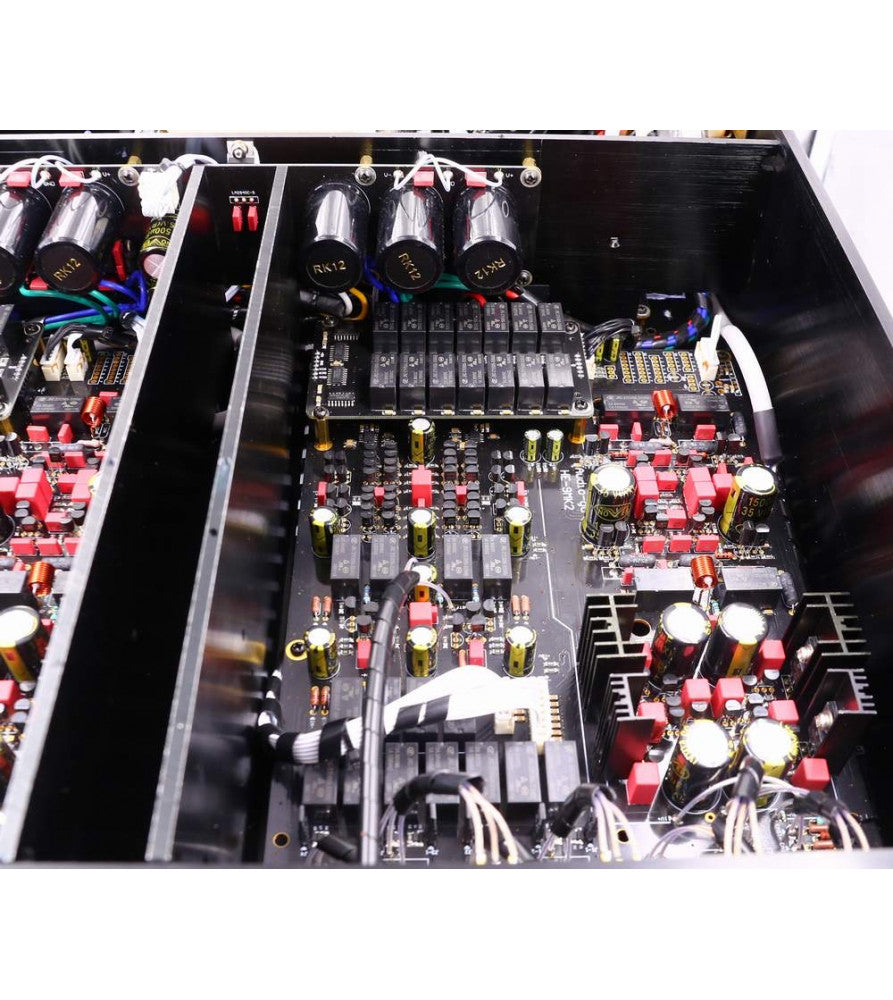

utilizza quattro canali di stadi di uscita senza feedback, composti da 8 transistor, ciascuno con prestazioni di 15A/150W. La capacità complessiva della macchina raggiunge i 60.000 µF. Sono utilizzati quattro trasformatori R-core con una potenza totale di 260W.

• L’uscita del preamplificatore include buffer esclusivi per migliorare ulteriormente la qualità sonora.

• Alimentazione separata in classe A:

 PSU dedicati per i driver rigenerativi e per gli amplificatori del segnale audio.

• Controllo del volume digitale a relè a 100 step su quattro canali:

 evita squilibri tra i canali e migliora la qualità del suono.

• Pre-volume digitale a relè su quattro canali e 9 step:

 regola il livello della sorgente da 0 dB a -9 dB.

• Due modalità di guadagno:

guadagno alto a 20 dB e guadagno basso a 10 dB, per una maggiore flessibilità con amplificatori di potenza diversi.

Ingressi e uscite:

• 5 ingressi analogici:

• RCA ×2

• XLR ×2

• ACSS ×1 (con RCA o XLR, l’uscita supporta comunque ACSS).

• 3 uscite preamplificatore:

• XLR / RCA / ACSS.

• 4 uscite per amplificatore cuffie:

• Jack 6.3 mm / XLR 4 pin / XLR 3 pin ×2.

  WARRANTY:

 EASY RETURN:

Istruzioni

Nota importante:

• Questo prodotto utilizza l'ultima tecnologia di rigenerazione dell'alimentazione. Di conseguenza, la temperatura operativa è significativamente ridotta rispetto ai prodotti della generazione precedente. Questo consente di lasciare l'unità accesa a lungo termine senza problemi.
• Il prodotto viene rodato per almeno 300 ore prima della spedizione.
• Si consiglia di effettuare altre 300 ore di rodaggio per ottenere i migliori risultati.
• Il modo più rapido per completare il rodaggio è lasciare il dispositivo acceso continuamente, con o senza riproduzione musicale.
• Non accendere immediatamente l'unità dopo averla spenta. Attendere almeno 30 secondi prima di riaccenderla.

Connessione con amplificatori KRELL (ingresso CAST) o SATRI (ingresso a corrente)

• L'HE-9 MK3 è compatibile con gli ingressi CAST degli amplificatori KRELL.
• È possibile realizzare un cavo con un'estremità collegata alle uscite ACSS dell'HE-9 MK3 e l'altra agli ingressi CAST dell'amplificatore KRELL.

Pin di connessione:

• Uscita ACSS:
  • Pin 1: GND
  • Pin 2: Hot
  • Pin 3: Cold
  • Pin 4: GND
• Ingresso ACSS:
  • Pin 1: GND
  • Pin 2: Hot
  • Pin 3: Cold
• Ingressi/Uscite XLR:
  • Pin 1: GND
  • Pin 2: Hot
  • Pin 3: Cold

Funzioni di pulsanti e manopole

• Pulsante più a sinistra: Accensione/Spegnimento.
• Pulsante sinistro (secondo da sinistra):
  • (Disponibile solo per modificare le impostazioni).
  • Premere una volta → il primo numero in basso a sinistra lampeggia → si può modificare l'impostazione corrispondente.
  • Premere il pulsante destro per cambiare il valore.
  • Quando si raggiunge l'ultimo numero a destra, premere di nuovo per uscire dal menu impostazioni e tornare alla modalità normale.
• Pulsante destro (terzo da sinistra, multifunzione):
  • Quando il display è in modalità normale (non lampeggiante), permette di selezionare la sorgente di ingresso in ordine decrescente tra:
    • "1 - XLR"
    • "2 - RCA"
    • "3 - XLR"
    • "4 - RCA"
    • "5 - ACSS"
• Manopola destra: Regolazione del volume.

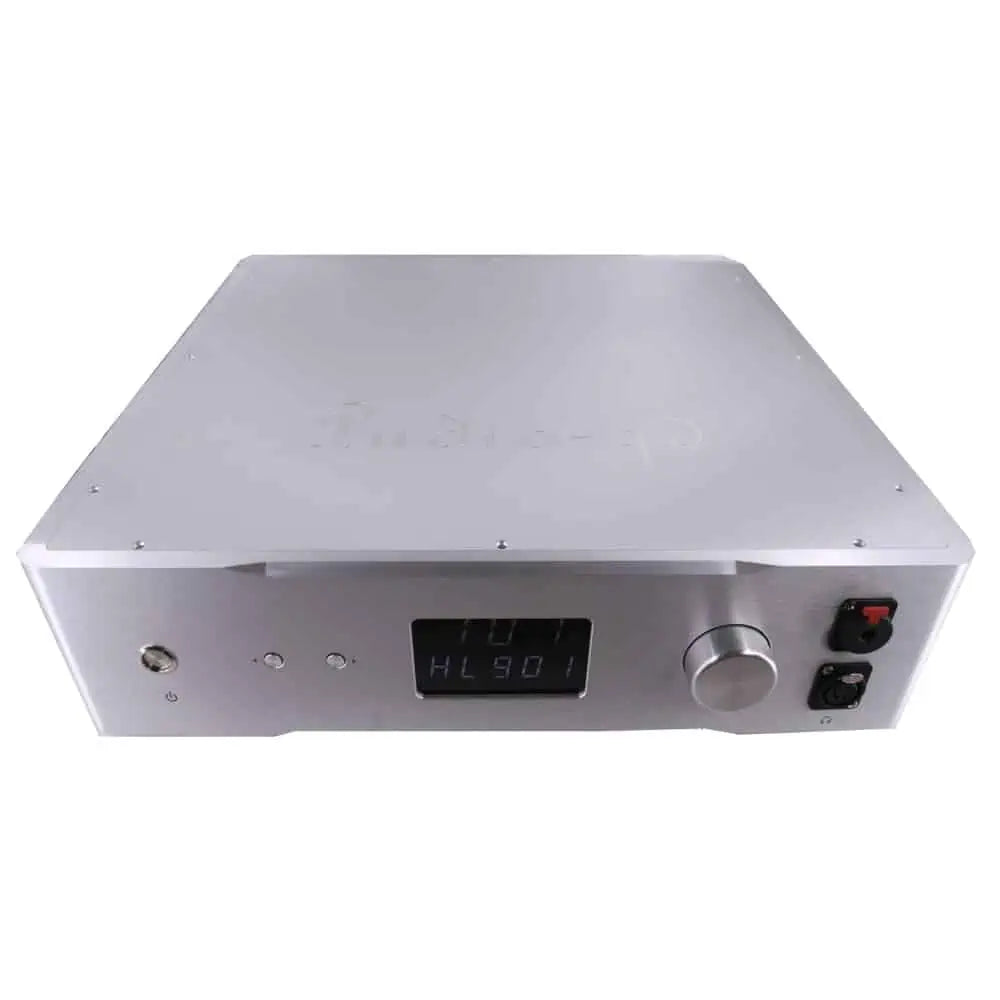

Indicazioni sul display (modalità operativa normale)

• Primo numero in alto a sinistra: Indica il livello di regolazione fine del guadagno (da 1 a 9). Ogni step cambia il guadagno di 1 dB. Disponibile con ingressi XLR e RCA, ma non con ACSS.
• Secondo e terzo numero in alto a sinistra: Livello del volume (da 0 a 99). 99 è il volume massimo.
• Primo numero in basso a sinistra: Indica il canale di uscita:
  • "H" → uscita cuffie
  • "P" → uscita preamp
• Secondo numero in basso a sinistra: Indica il guadagno selezionato:
  • "H" → High Gain (16 dB)
  • "L" → Low Gain (6 dB)
• Terzo numero in basso a sinistra: Impostazione dell'auto-dimming (oscuramento automatico del display):
  • "d" (Auto Dark) → lo schermo si oscura dopo 10 secondi di inattività lasciando accesa solo una barra LED. Premendo un pulsante, il display si riaccende.
  • "b" (Bright) → lo schermo rimane sempre acceso.
• Ultimo numero in basso a destra: Numero dell'ingresso selezionato.

Indicazioni sul display (modalità impostazioni - quando si preme il pulsante sinistro)

• Primo numero in alto a sinistra: Quando lampeggia, ruotando la manopola del volume si può regolare il guadagno fine tra 1 e 9 per ogni ingresso.
• Tutti i numeri in alto: Dopo due o tre pressioni del pulsante sinistro, il display mostra la temperatura interna dell'unità in gradi Celsius.
• Primo numero in basso a sinistra:
  • Quando lampeggia, premere il pulsante destro per selezionare l'uscita:
    • "H" → cuffie
    • "P" → preamp
• Secondo numero in basso a sinistra:
  • Quando lampeggia, premere il pulsante destro per selezionare il guadagno:
    • "H" → High Gain (16 dB)
    • "L" → Low Gain (6 dB)
• Terzo numero in basso a sinistra:
  • Quando lampeggia, premere il pulsante destro per modificare la modalità auto-dimming:
    • "d" (Auto Dark) → lo schermo si oscura dopo 10 secondi.
    • "b" (Bright) → lo schermo rimane sempre acceso.
• Ultimo numero in basso a destra: Indica il numero dell'ingresso selezionato.

Design con ingresso in cortocircuito (disattivabile)

• L'unità ha un circuito di cortocircuito sugli ingressi analogici inattivi per evitare interferenze tra sorgenti diverse.
• Questa tecnologia è comune nei dispositivi hi-end.

Funzionamento:

• Senza il cortocircuito sugli ingressi inattivi:
  • Se due DAC sono collegati agli ingressi Input 5 e Input 4, il segnale del DAC non selezionato può ancora attraversare il circuito e mescolarsi con il segnale attivo, riducendo la qualità del suono.
• Con il cortocircuito sugli ingressi inattivi:
  • Se si seleziona Input 5 o Input 4, il segnale dell’altro ingresso viene messo in cortocircuito, evitando qualsiasi interferenza e mantenendo inalterata la qualità sonora.
• Il 99% dei DAC e delle sorgenti in commercio supportano il cortocircuito in uscita.
• Disattivazione della funzione:
  • Se si desidera disattivare il cortocircuito sugli ingressi inattivi, aprire il telaio e rimuovere i jumpercorrispondenti all'ingresso desiderato (sia per il canale sinistro che per il destro).
  • Situazioni in cui può essere utile disattivare la funzione:
    • Se la stessa sorgente è collegata sia a un ingresso analogico dell'unità sia ad altri amplificatori contemporaneamente.
    • Se la stessa sorgente è collegata a più ingressi dell'unità contemporaneamente.
