Audio-GD MASTER 3A Power Amp. 90W (50 W Class A) In Offerta
- Prezzo di listino €3,220.00
Venditore: Audio-GD
Tipologia: PREAMP/AMP
Disponibile: Esaurito
Master-3A (50W Pure Class A)
Each channel has 90W @ 8 ohms ,360W @ 2 ohms max power
Real Balanced ACSS Non Negative Feedback Power Amp
Supports XLR and ACSS inputs
Applied "Linear Fidelity" Technology
Soft Start Power Design
24 pcs output transistors
Nota Importante:
Il Master 3A è un amplificatore finale in Classe A pura da 50W. Durante il funzionamento, può raggiungere una temperatura di 50°C (con temperatura ambiente di 28°C). Assicurarsi di posizionarlo in un'area ben ventilata per garantire un corretto flusso d'aria.
Il Master 3A offre una potenza di 90W su 8 Ohm e, anche a piena potenza, mantiene una distorsione estremamente bassa:
- THD+N di 0,18% a 1 kHz.
- THD+N di 0,004% a 20 kHz.
Questa distorsione è significativamente inferiore rispetto ad alcuni amplificatori che dichiarano 200W di potenza massima. Solitamente, per mantenere la distorsione minima, si raccomanda che la potenza reale di un amplificatore sia compresa tra 1/5 e 1/3 della potenza massima dichiarata. Il Master 3A, tuttavia, garantisce prestazioni equivalenti a quelle di un amplificatore da 300W.
Con una potenza di 360W su 2 Ohm per canale, è ideale per impianti domestici. Per stanze di 20 m² e diffusori con sensibilità inferiore a 86 dB, è sufficiente una potenza media di 1W per canale per un ascolto normale e 5W per canaleper raggiungere volumi vicini a 100 dB con diffusori da 88 dB di sensibilità. In queste condizioni, il Master 3A offre un margine di potenza di 18 volte superiore, con un design in Classe A pura che garantisce una capacità di pilotaggio superiore rispetto ad amplificatori di potenza simile o persino maggiore.
Blocco DC disponibile su ordinazione:
Grazie all'uso di trasformatori a bassa impedenza, il Master 3A potrebbe essere influenzato da tensioni DC residue presenti sulla rete elettrica (120V o 230V) in caso di disturbi significativi, causando vibrazioni e rumori nei trasformatori.
- I trasformatori ad alta impedenza (es. R-Core, EI-Core) non presentano vibrazioni o rumori, ma degradano dinamica sonora, impatto dei bassi e controllo.
- I disturbi gravi sulla rete sono rari (circa il 10% dei casi secondo i feedback), motivo per cui il blocco DC non è incluso di serie.
Se si riscontrano vibrazioni o rumori, è possibile ordinare un DC blocker personalizzato, capace di eliminare fino a 1,2V di DC dalla rete elettrica, sufficiente nella maggior parte dei casi.
- Prezzo: 40 USD.
- In alternativa, è possibile acquistare filtri esterni di altri marchi con DC blocker integrato.
Caratteristiche principali:
-
Design completamente bilanciato:
Gli stadi di guadagno e pre-driver operano in Classe A con circuitazione analogica discreta, priva di OP-AMP o condensatori di accoppiamento nei canali del segnale.

-
Stadi di uscita ultra lineari:
Offrono un suono tipico della Classe A pura, ma senza l’eccessiva produzione di calore.

-
Ingressi analogici:
- XLR
- ACSS
-
Potenza:
- 50W x2 (8 Ohm) in pura Classe A.
- 90W x2 (8 Ohm).
- 360W x2 (2 Ohm) di potenza massima.
-
Alimentazione:
- Capacità totale: 140.000 µF.

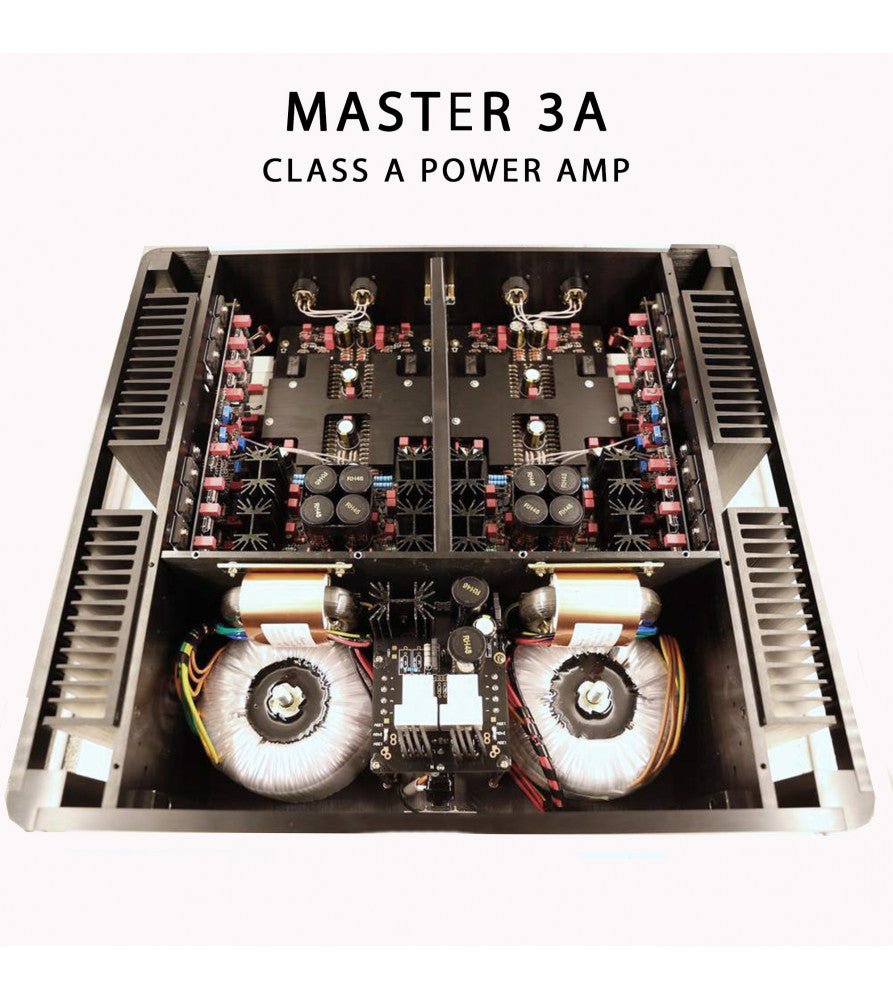

- Due trasformatori Circle Core e due R-Core (potenza totale: 1600W).
- Alimentazione separata per i canali destro e sinistro.
- Quattro PSU di alta qualità in Classe A paralleli per gli stadi di guadagno.
-
Componenti di qualità audiofila:
- Resistenze DALE.
- Condensatori WIMA e NOVER (su ordinazione, marchio UK).
- Connettori placcati in oro e presa IEC dorata.
Tecnologia "Linear Fidelity" senza feedback negativo:
Il Master 3A utilizza la tecnologia brevettata "Linear Fidelity" sugli stadi di uscita.
- Questo design non applica feedback negativo, garantendo una distorsione estremamente bassa, uniforme e stabile, oltre a una linearità eccezionale.
- In molti amplificatori, i livelli di distorsione variano in base alla potenza e alla frequenza, compromettendo la qualità sonora, specialmente alle basse e alte frequenze.
La tecnologia "Linear Fidelity" elimina questi problemi, mantenendo una distorsione costante su tutta la gamma di frequenze (da 20 Hz a 5 kHz) e riducendola ulteriormente oltre i 5 kHz, superando anche amplificatori con feedback negativo.

- Distorsione a 20 kHz: 0,015% nel primo grafico e 0,0025% nel secondo. Anche alla massima potenza, la distorsione a 20 kHz rimane appena 0,004%.
Questi risultati non si ottengono grazie al feedback negativo, ma grazie all’elevata linearità degli stadi di uscita, garantendo un suono trasparente e naturale.
- Il design non introduce asprezze o artefatti, mantenendo un carattere sonoro coerente sia nei passaggi dinamici che in quelli più delicati.

In sintesi, il Master 3A rappresenta un'eccellenza tecnica, combinando una distorsione ultra-bassa con un suono puro e analogico, ideale per la riproduzione musicale di altissima qualità.
THD+N at 8 ohm 10W

THD+N at 8 ohm 90W (Full power output)

Nucleo del Progetto:
Il Master-3A è un amplificatore a progettazione bilanciata che utilizza l'innovativo design ACSS (Audio Current Signal System), capace di migliorare la qualità sonora della connessione XLR, rendendola comparabile a quella ACSS. Sebbene sembri complesso, in realtà si tratta di un design estremamente semplice, focalizzato sulla riduzione al minimo del percorso del segnale. Questo approccio include un solo stadio di guadagno in "tensione", che opera in modalità ACSS. In realtà, si comporta come uno stadio di guadagno in corrente, al contrario dei chip OPA tradizionali che includono due o tre stadi di guadagno in tensione. Questo percorso del segnale breve e diretto garantisce una riproduzione sonora neutrale e priva di colorazioni.
Il Master-3A utilizza un amplificatore ACSS a singolo stadio e ultra-bassa distorsione, saldato direttamente sulla scheda madre. Gli stadi di guadagno e pre-driver lavorano in Classe A. Gli stadi finali dei transistor operano con un’elevata corrente a riposo. Il design a "diamond cross output stage" elimina la distorsione da commutazione, ottenendo prestazioni paragonabili a un amplificatore in Classe A.
La tecnologia ACSS, completamente discreta e priva di retroazione globale, rappresenta un'innovazione importante. Sebbene la retroazione globale migliori le misurazioni nei test, tende a penalizzare la qualità percepita all'ascolto. Al contrario, la tecnologia ACSS offre una resa sonora più neutrale, con distorsione bassissima e alta linearità, mantenendo dinamica, dettaglio e naturalezza, senza risultare brillante o aspra.
Tutto il guadagno del segnale avviene in corrente, grazie a un sistema open-loop di specchi di corrente multipli ad alte prestazioni. Questo garantisce un percorso del segnale bilanciato, con tutti i transistor operanti in Classe A. Le sezioni ACSS utilizzano quattro gruppi di alimentatori di Classe A paralleli per una fornitura di corrente continua dedicata, assicurando un’alimentazione pulita e priva di interferenze.
Prestazioni e Potenza:
L’uso massiccio di componenti ad alta potenza e un robusto sistema di alimentazione garantiscono un’uscita di corrente vigorosa, in grado di pilotare la maggior parte dei diffusori sul mercato.
Il Master-3A impiega quattro canali di stadi d’uscita senza retroazione, composti da 24 transistor ON Semiconductor, ciascuno con una capacità di 15A/230W. La capacità totale dell'amplificatore raggiunge i 140.000 µF, alimentata da due trasformatori per un totale di 1600W.
Ingressi:
Il Master-3A supporta sia segnali bilanciati XLR sia segnali in corrente ACSS di alta qualità. Indipendentemente dal tipo di segnale in ingresso, il sistema lo converte in segnale di corrente per l'amplificazione.
Schermatura:

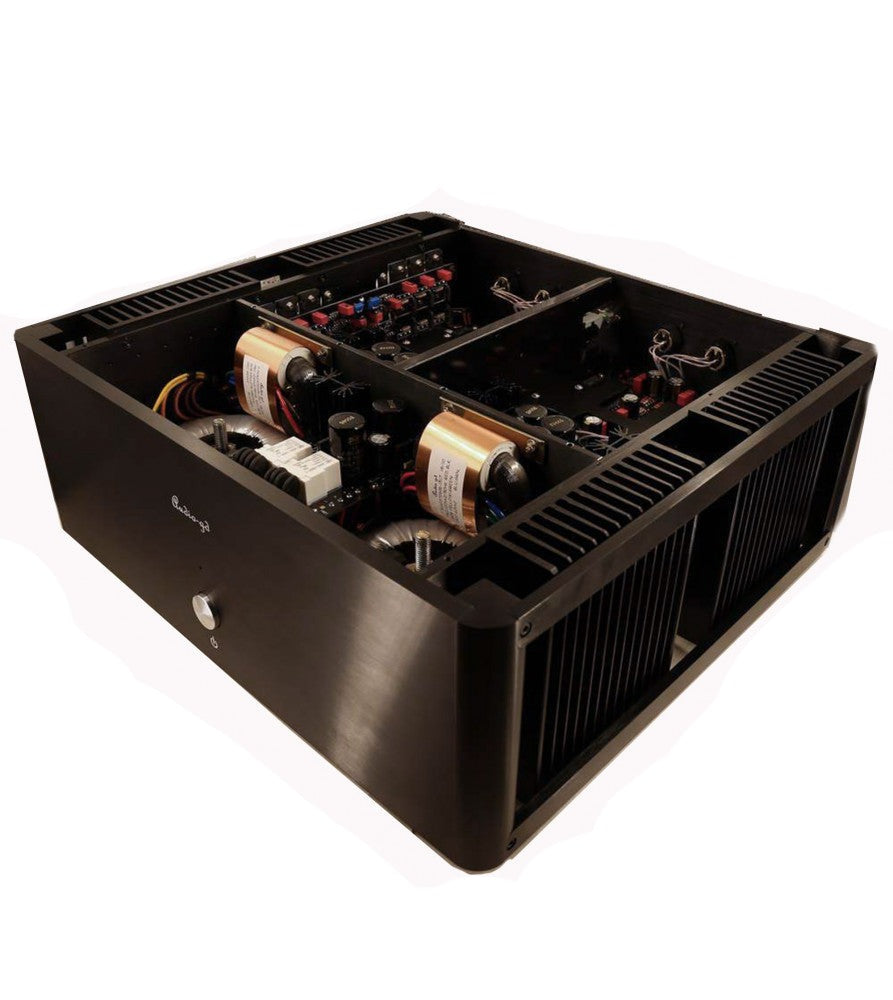

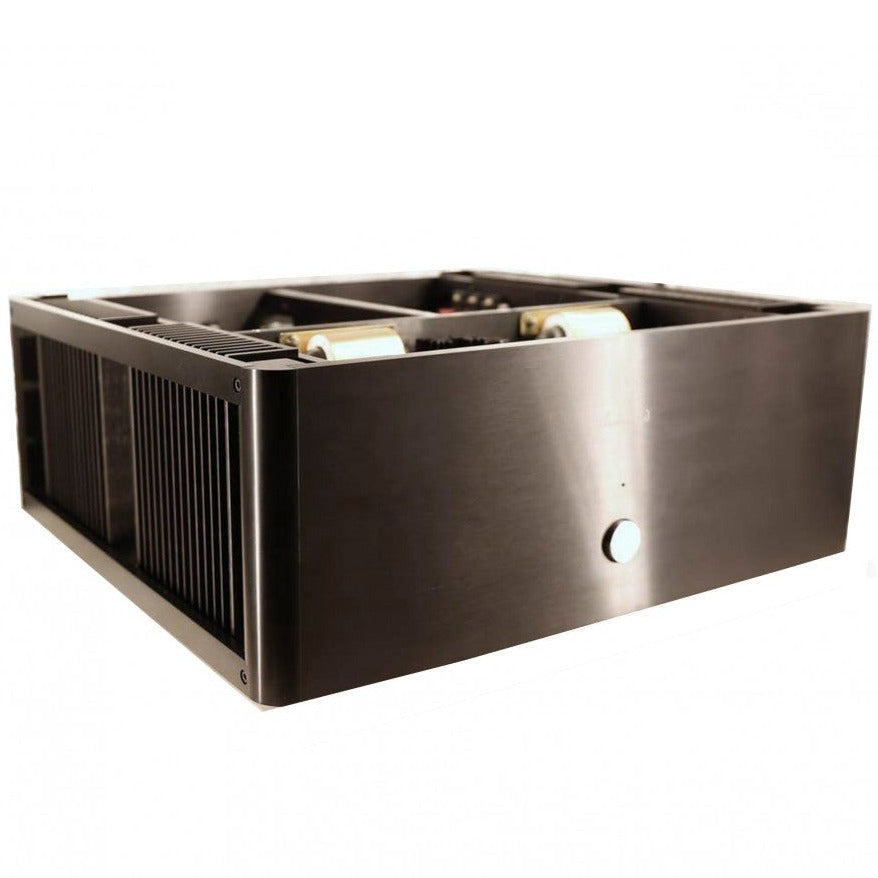

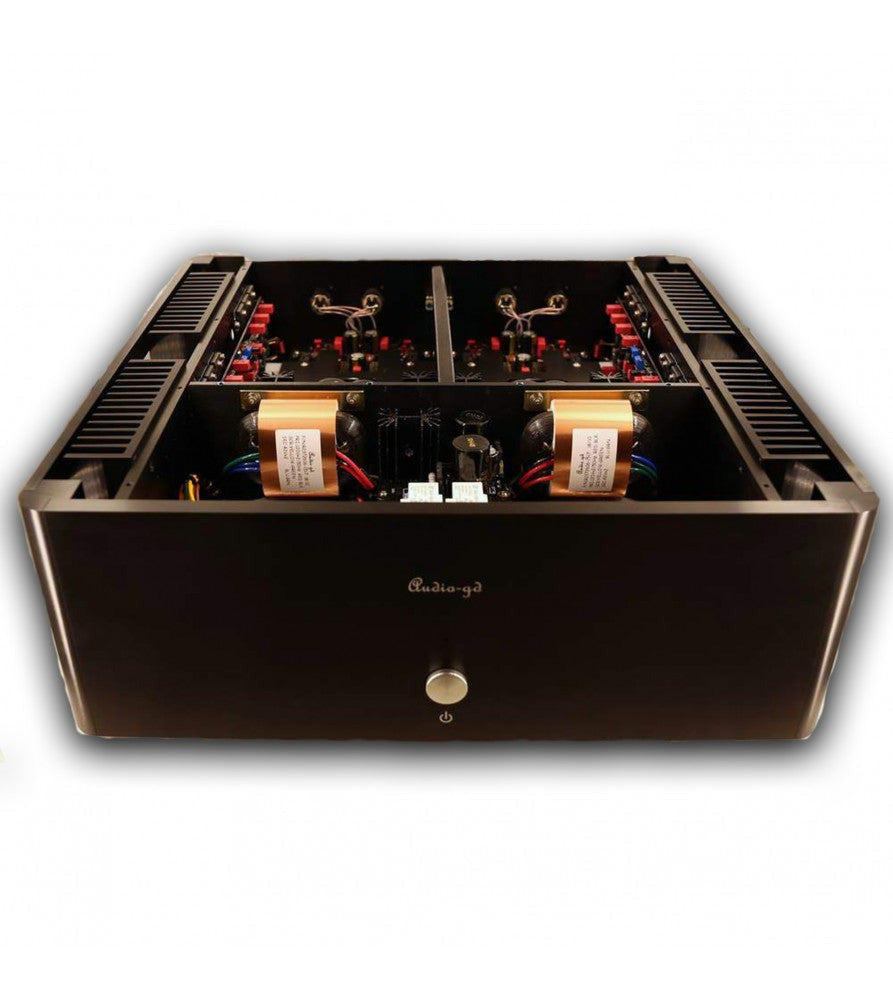

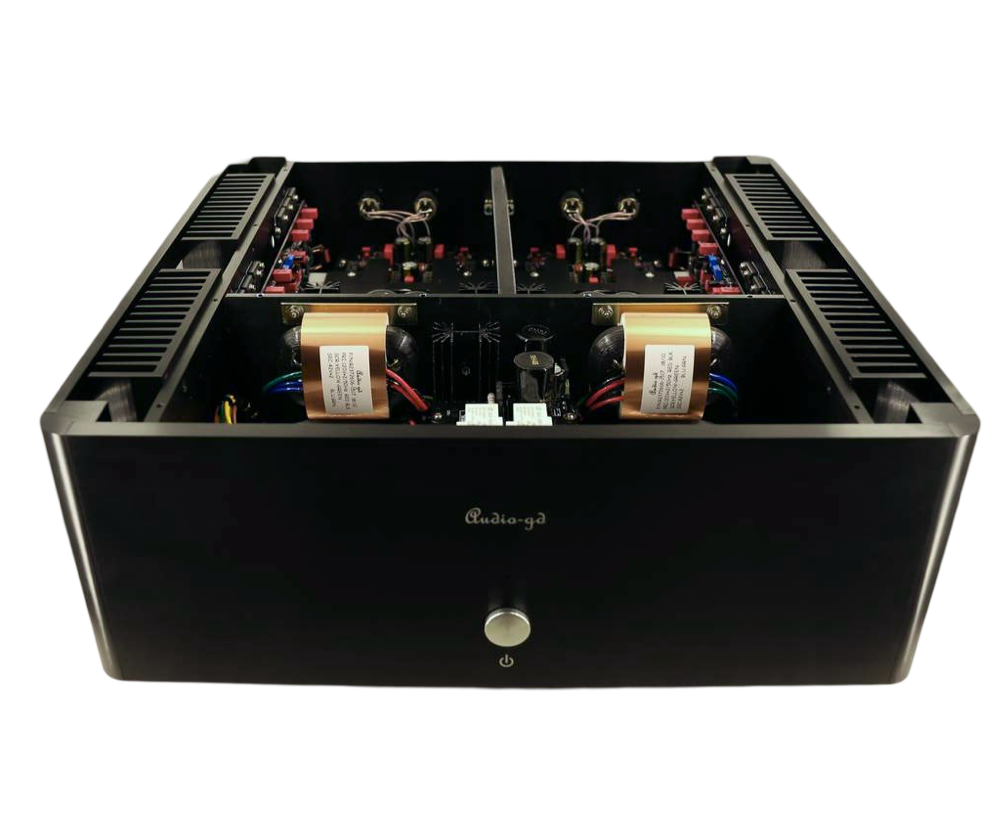

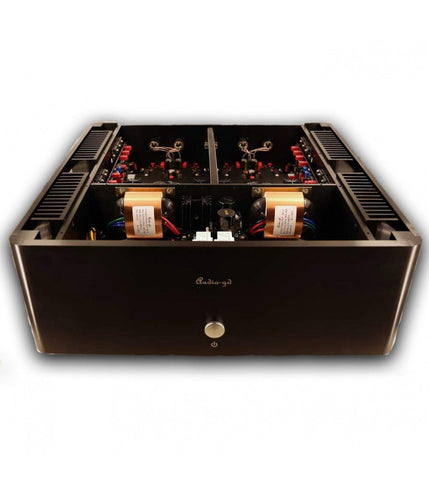

Il telaio del Master-3A è realizzato interamente in alluminio massiccio, per prevenire interferenze dovute alle correnti parassite dei trasformatori. L’interno è suddiviso in tre sezioni separate tramite pannelli in alluminio, per isolare al meglio le parti ACSS, gli stadi d’uscita e i trasformatori. Inoltre, il cavo di alimentazione è schermato in un condotto di rame, dalla parte posteriore a quella anteriore.
Particolare attenzione è stata posta alla riduzione delle vibrazioni per garantire una riproduzione sonora ottimale. Ogni componente dei circuiti di guadagno è montato su una piastra in alluminio spesso 5 mm. Questa soluzione non solo favorisce una migliore dissipazione del calore, ma riduce anche le vibrazioni che potrebbero compromettere la qualità sonora, offrendo una riproduzione più dettagliata e meno affaticante.
Componentistica:
Il Master-3A utilizza esclusivamente componenti di grado audiophile, tra cui:
- Resistenze DALE
- Condensatori WIMA e SOLEN
- Condensatori custom NOVER (marchio del Regno Unito)
- Connettori di ingresso Neutrik e di uscita CMC di qualità superiore
- Presa IEC dorata
Gli stadi d’uscita sono composti da 24 transistor ON Semiconductor. Prima dell’installazione, tutti i componenti dei quattro canali vengono accuratamente selezionati e abbinati per garantire prestazioni ottimali.


S/N Ratio |
>110DB |
Gain |
+26 DB |
Output |
50W @ 8ohm (Pure Class A) |
|
1.75V RMS @ XLR |
|
94K ohm @ XLR |
Channels cross 𩇕 |
>-120DB |
Channels imbalance 𩇕 |
< 0.05DB |
Power Requirement |
1 Version 100-120V AC 50/60 Hz |
Power Consumption |
300W static @240V or 120V |
Transformer Power |
1600W (4 transformers) |
Package Weight |
Approximately 40KG |
Dimensions 𩇕 |
48CM(W)*44CM(D)*19CM (H) (MM, Fully aluminium ) |
Accessories |
Power cord X1 |
Istruzioni
Come collegare un preamplificatore con solo uscita RCA:
Il Master-3 è un amplificatore di potenza con un vero design bilanciato. Anche se viene collegato a un preamplificatore con uscita RCA, il segnale verrà convertito internamente in un'uscita bilanciata senza la necessità di circuiti aggiuntivi.
Quando si collega un preamplificatore con uscita RCA, si consiglia di utilizzare un cavo RCA-XLR seguendo lo schema illustrato.
Questa soluzione è preferibile rispetto all'uso di un adattatore RCA-XLR o alla modifica del Master-3 per aggiungere ingressi RCA.
